Jag hade 52 spottar i huset som gick på 230v. Jag funderade länge på hur man kan gå över till 12 voltssystem utan att dra om en massa kablar mm. Lösningen blev att mellan eldosorna och kablarna som leder till spottarna placera 12 volts transformatorer och använda befintliga 230 voltskablar att leda 12 volt i.
Nu var det bara problemet med att få in 12 voltslampor i hållarna för 230 voltslamporna. Det enda jag kunde göra var att strippa alla 51 lampor så att bara rundeln som syns blir kvar och på den bygga ett nytt lamphus.
STRIPPA LAMPORNA
Tyvärr har jag inga bilder på nr jag plockade isär ursprungslamporna. Men det var enkelt, bara två skruvar och hela överdelen är lös. Men med 60 lampor, hade några liggande också i reserv, tog det sin tid.
NYTT LAMPHUS
När lamporna var strippade var det dags att använda Blender igen. Jobbade ett par timmar med testutskrifter och justeringar och så var det klart. Lamphuset består av två delar, en ytterdel med en försänkning längst ner för porslinskopplingen. Ovanpå den placeras sedan en inre del som dels håller porslinskopplingen på plats och dels styr lampan rätt när den sätts i. Så här ser yttre lamphuset ut.

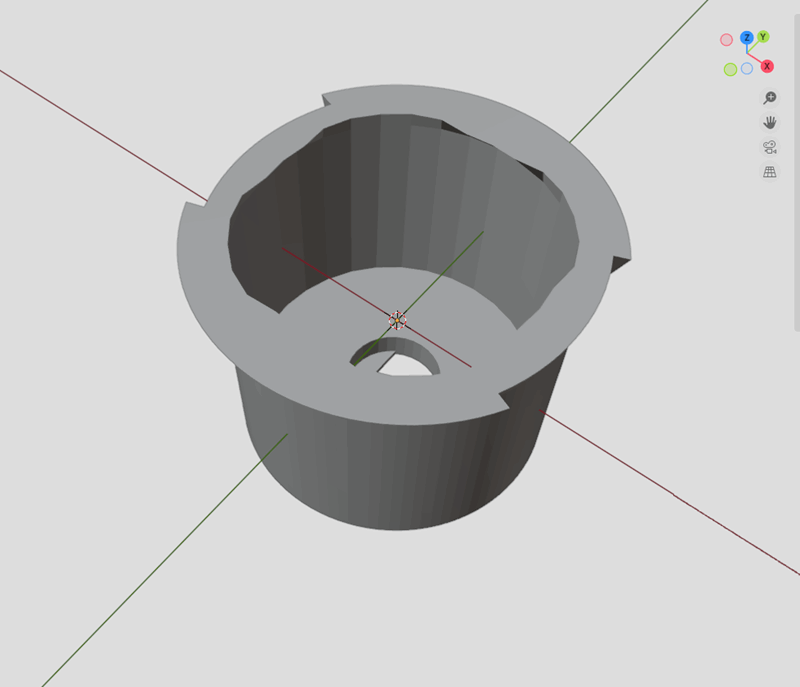

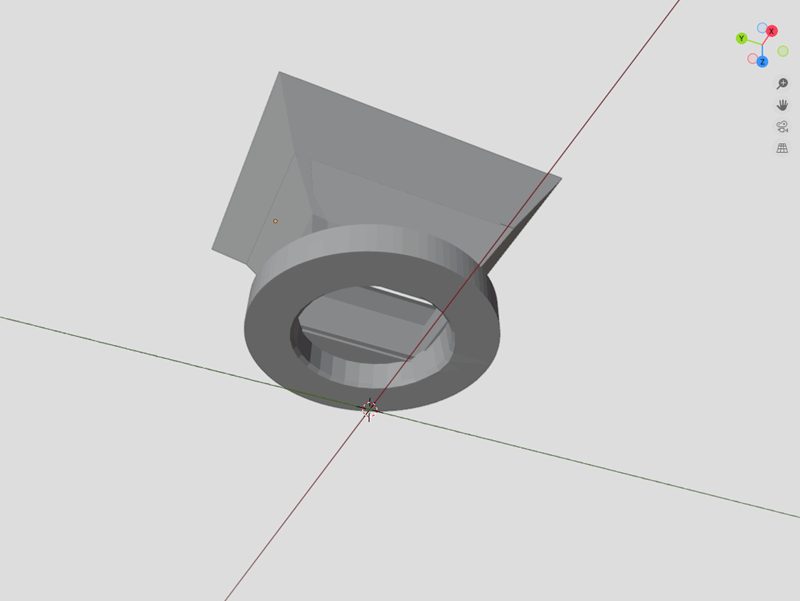

I Blender:

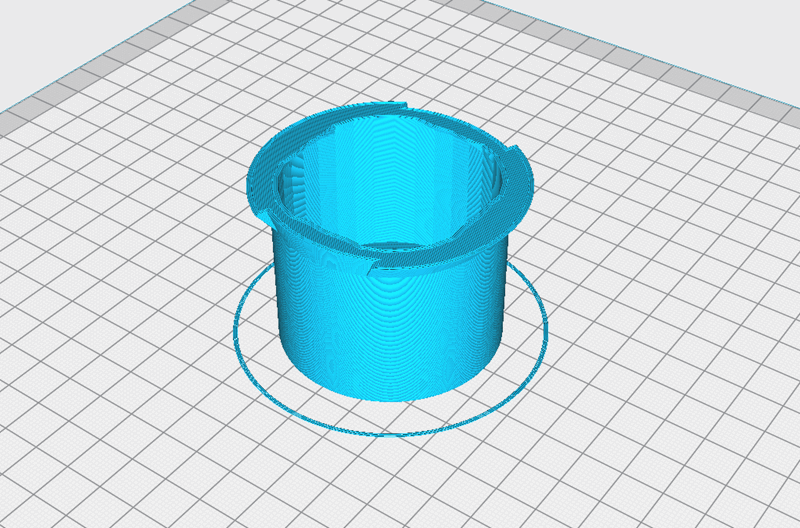

I Slicerprogrammet:
Färdigt:
Här börjar jag nu med innerdelen i Blender:
Färdigt:

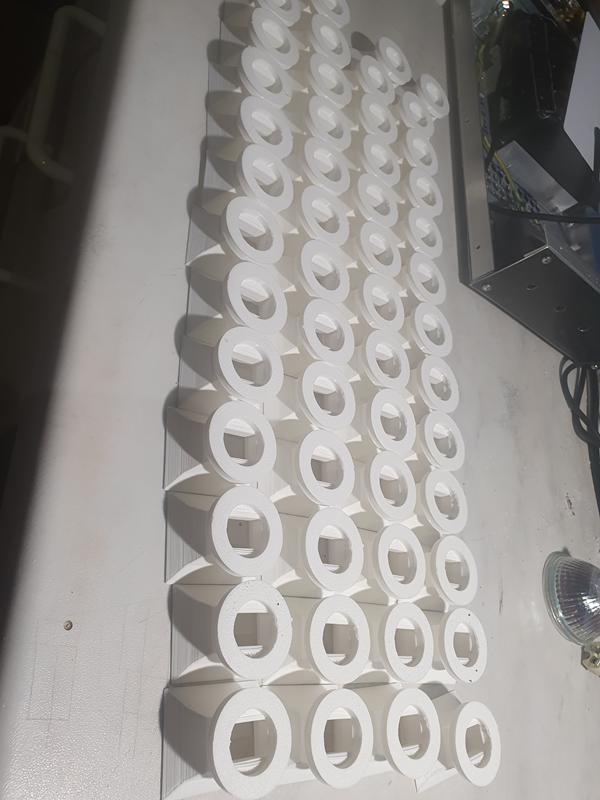

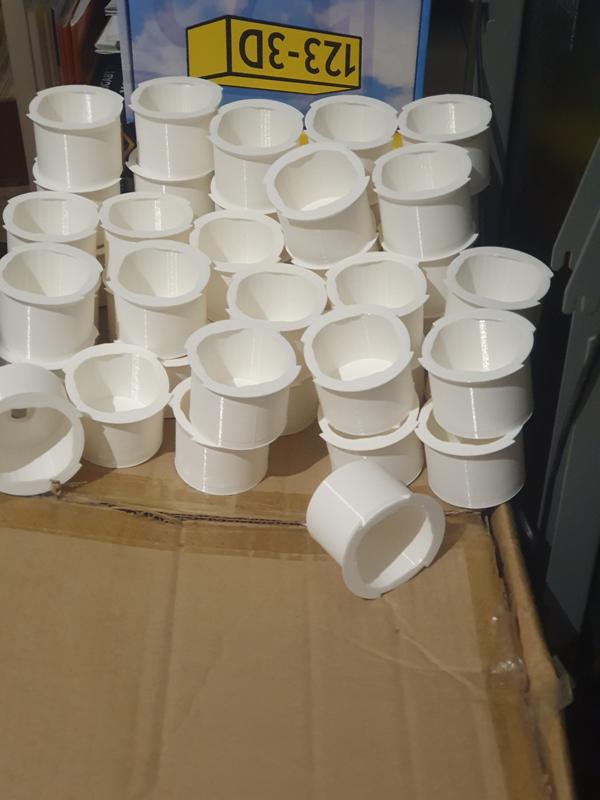

Det tog ett par veckor att skriva ut 60st av varje.
MONTERING
Delarna skall monteras så här: Först yttre lamphuset, sedan sätts porslinskontakten in i facket i botten av lamphuset. Därefter sätts inre delen ner i lamphuset över porslinskontakten. Allt limmas med kontaktlim.

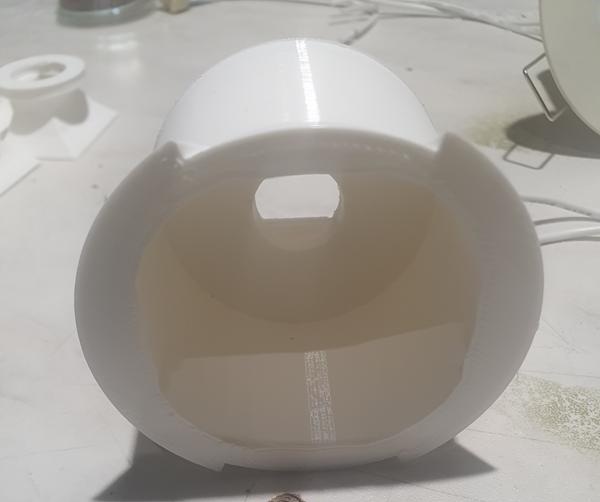

Lamphuset:

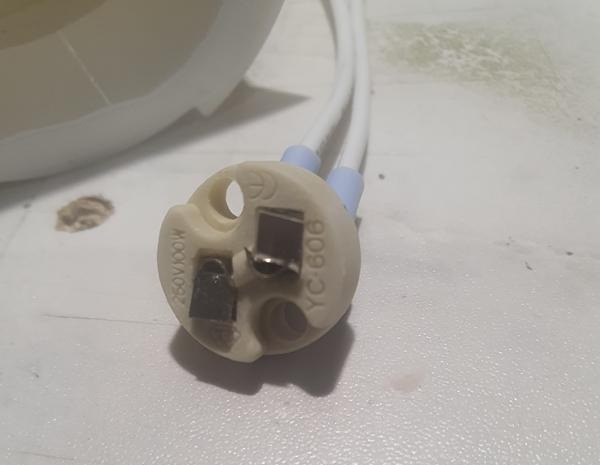

Porslinskontakten:

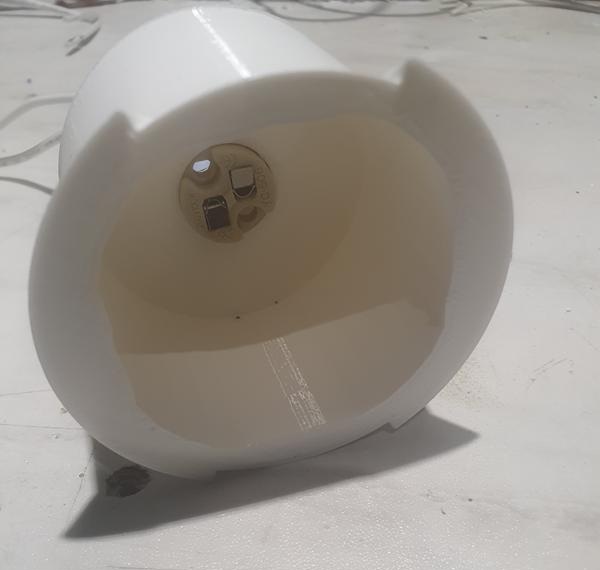

Porslinskontakten monterad:

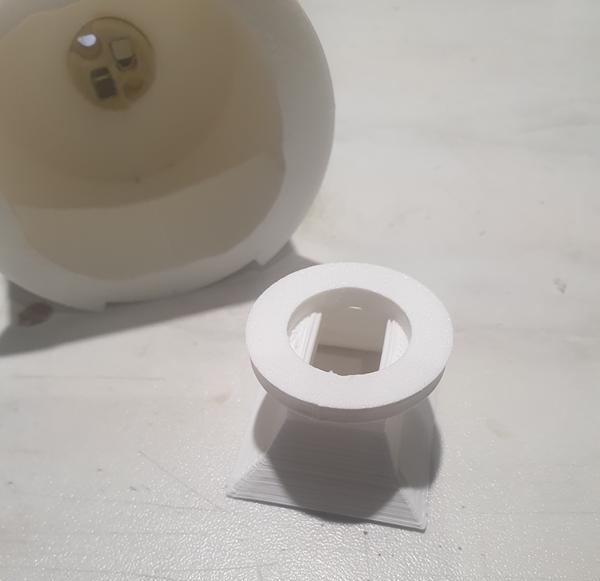

Inre delen väntar på att monteras:

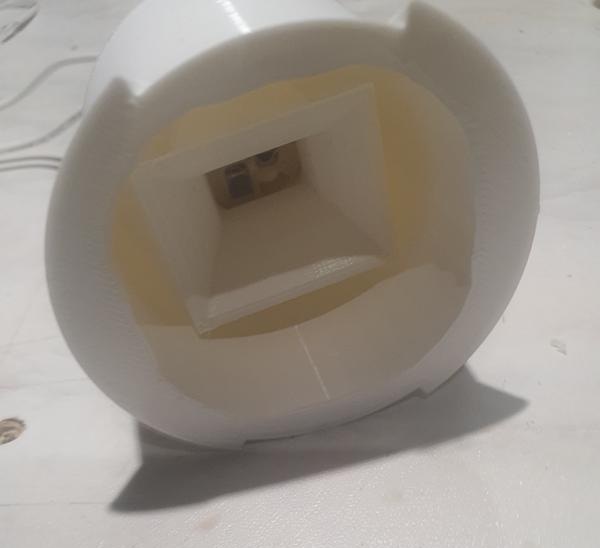

Inre delen fastlimmad med kontaktlim:

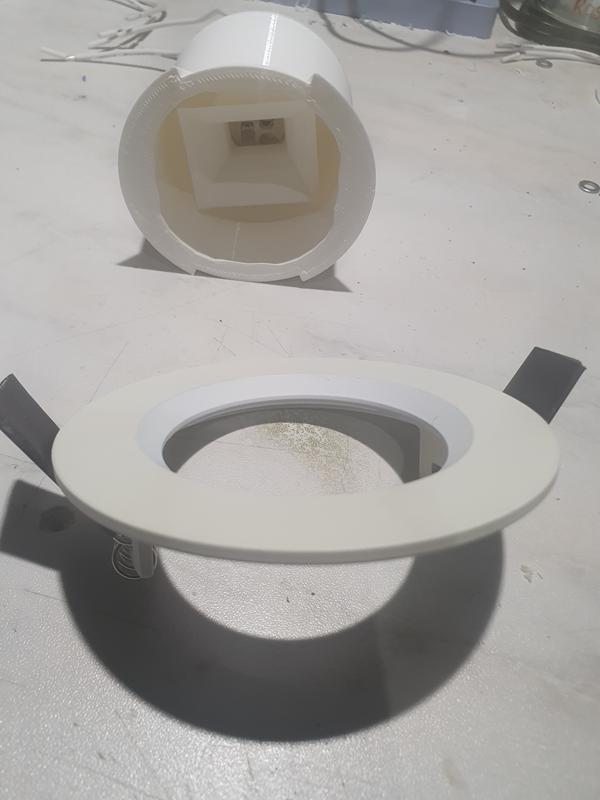

Ramen från den strippade lampan skall monteras:

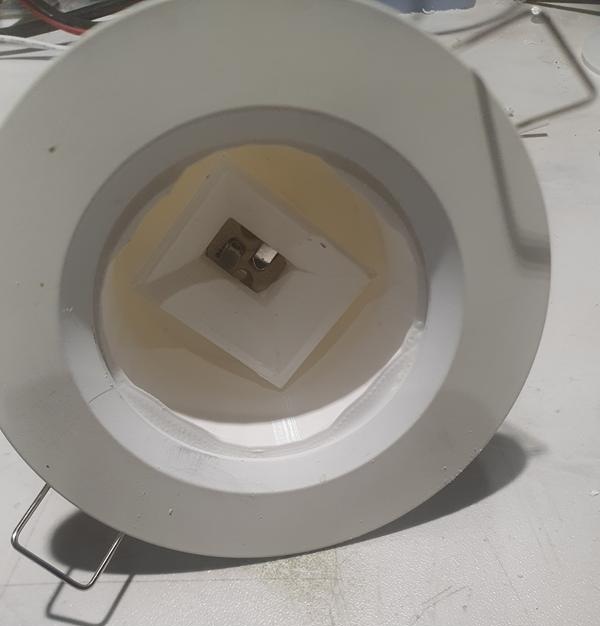

Ramen fastlimmad med kontaktlim:

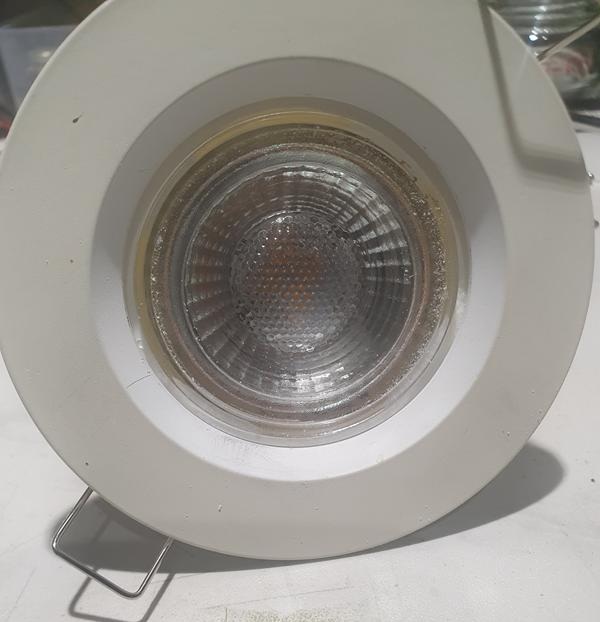

Från lampsidan:
Lampan trycktes in på prov, den styrdes in fint av den inre delen:
Detta gjordes med 60 lampor. Det tog ca en vecka.
TRANSFORMATORERNA MONTERAS

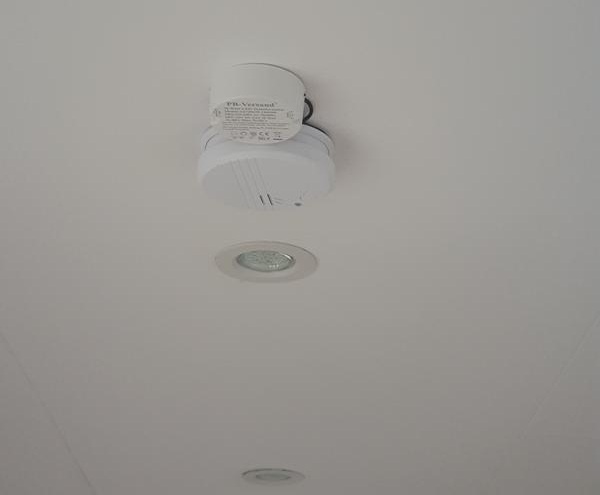

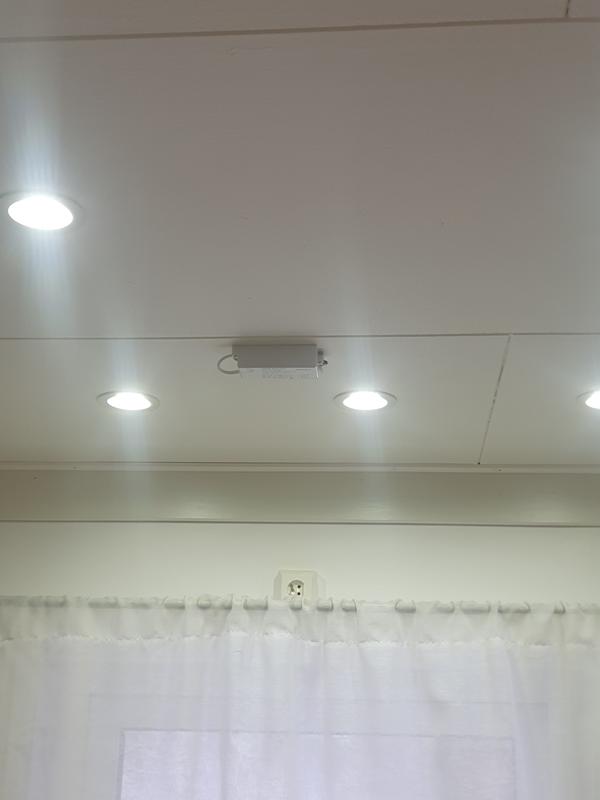

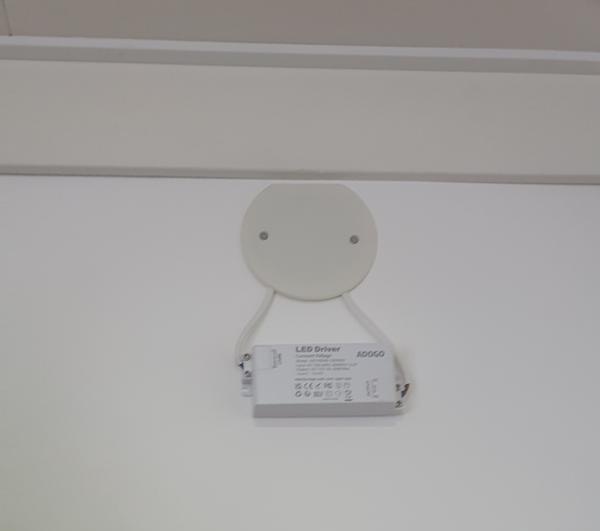

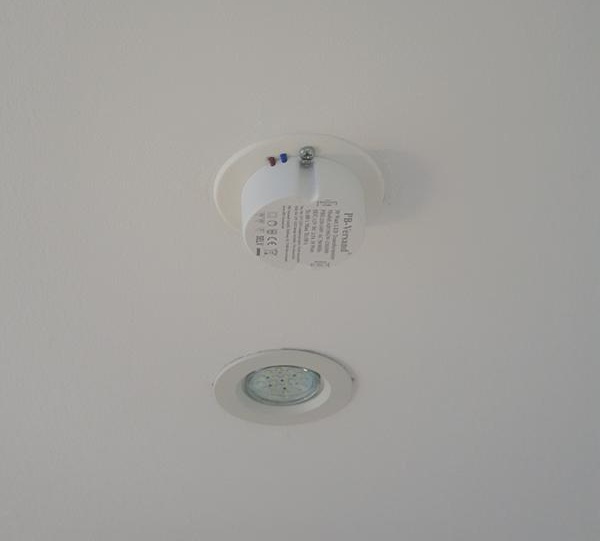

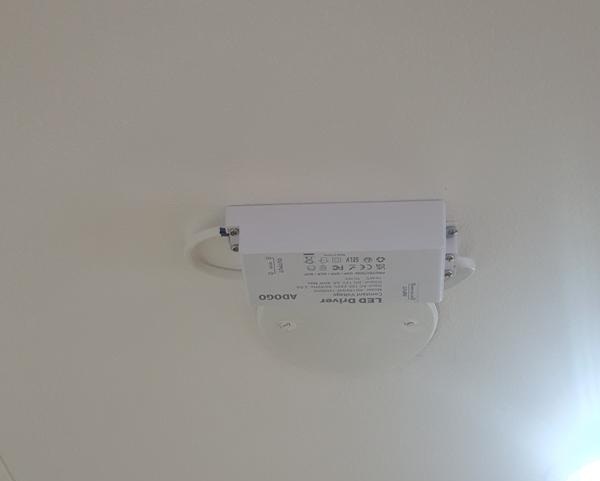

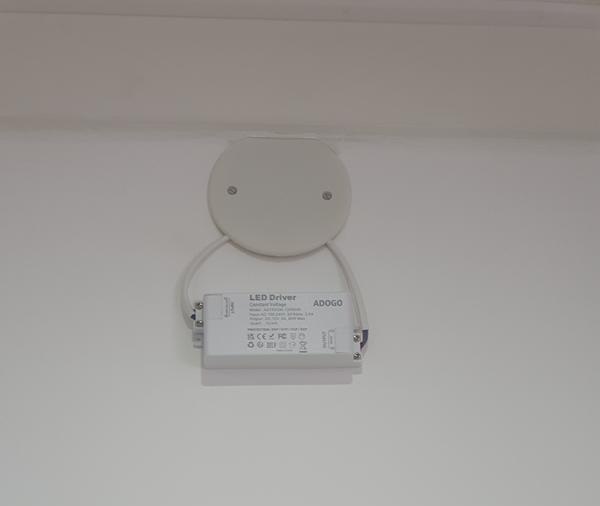

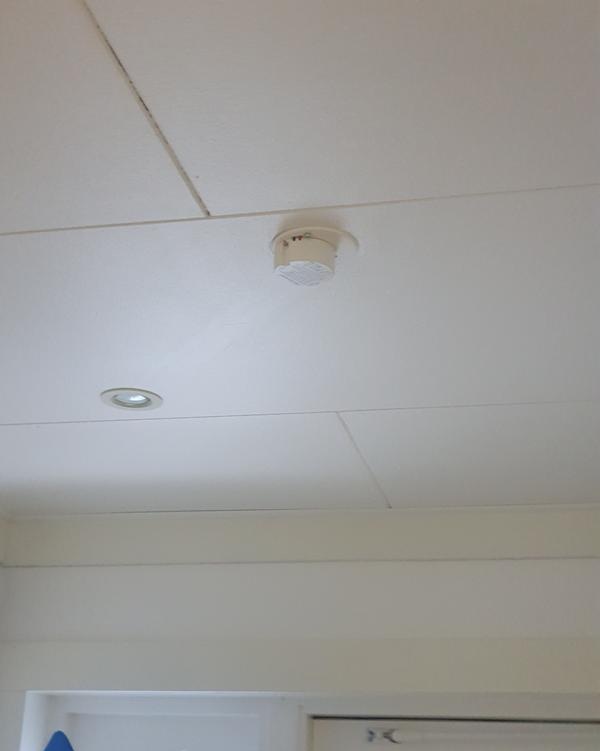

Bilderna visar de olika platserna som transformatorer sitter på:

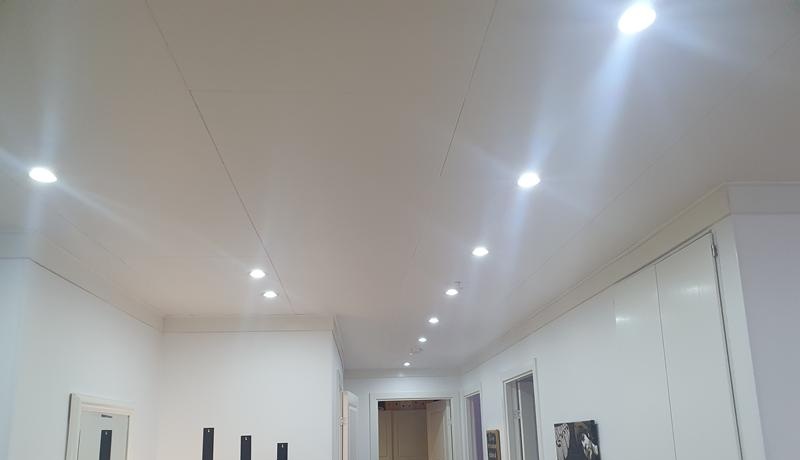

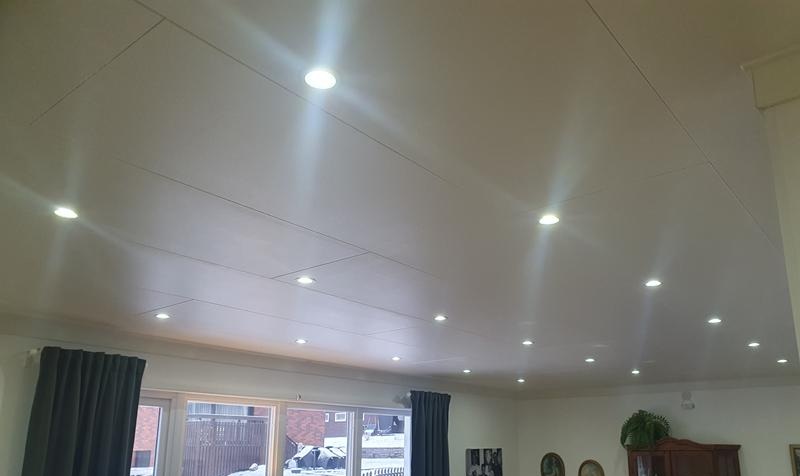

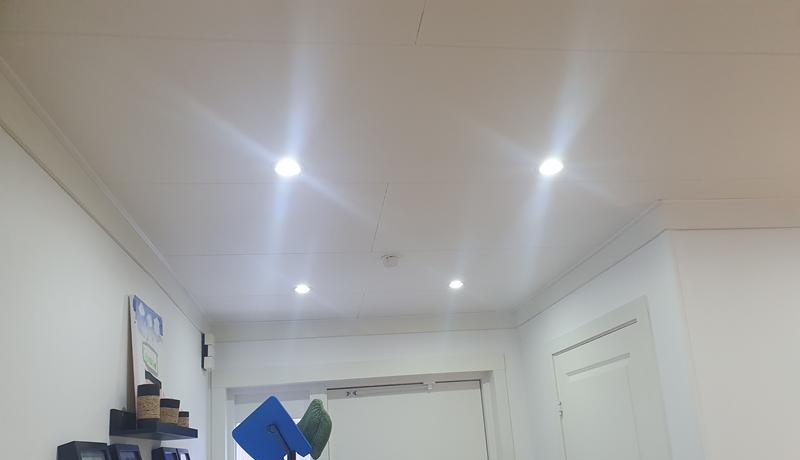

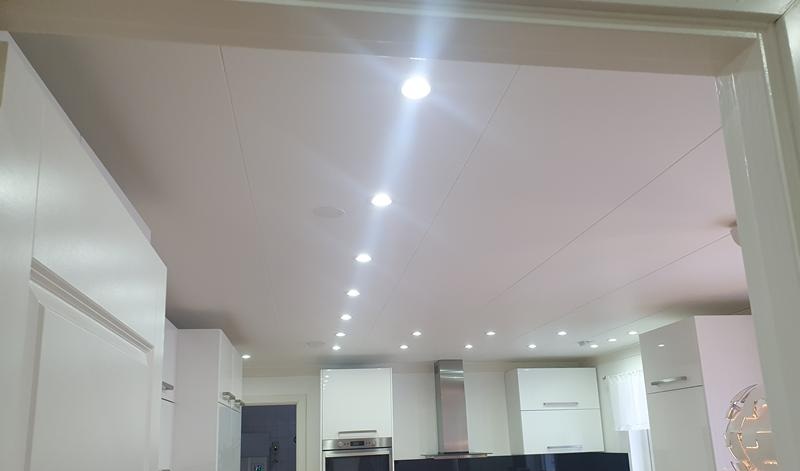

SÅ HÄR BLEV DET
