Jag bröt av några frässtycken vid enkla misstag. Det skall förhindras! Jag använder inte elektriska stopp (det kommer senare) utan mekaniska stopp som går att ställa in så att fräsen bara kan röra sig inom ytan som skall fräsas. Om den skulle få för sig att dra iväg utanför kommer den oåterkalleligt och brutal att stanna när den kör på ett stopp. Det gäller då att snabbt stoppa fräsningen för det låter väldigt illa när stegmotorer inte kan snurra.
En annan fördel med stopp är att man alltid kan ställa startplatsen exakt på samma plats. Det är bra om man exempelvis skall lägga färg på kretskortet, vilket görs innan man borrat och skurit ut kortet. Efter färgningen läggs kortet tillbaka där det låg innan och fräsen ställs i sitt startläge och man kan börja borra. Hålen hamnar exakt där de skall hamna.
Skar ut vinklar i 4mm plast (har ingen bild på det).

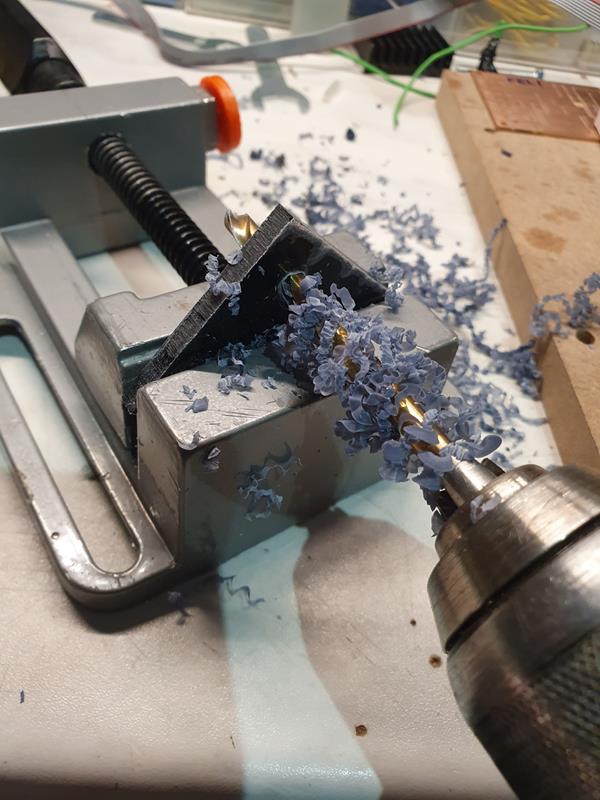

Borrade hål i dem:
Så här ser det ut:
Monterade dem på maskinen.

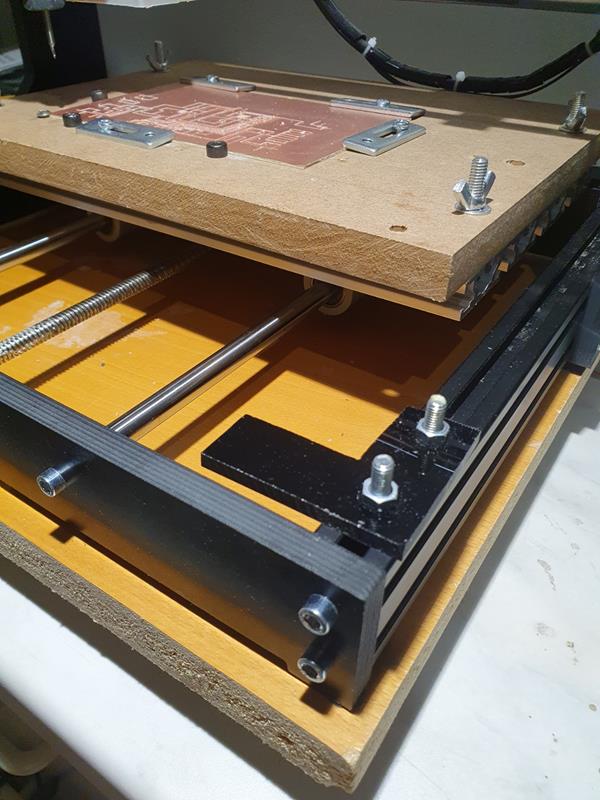

Här på höger sida framtill:

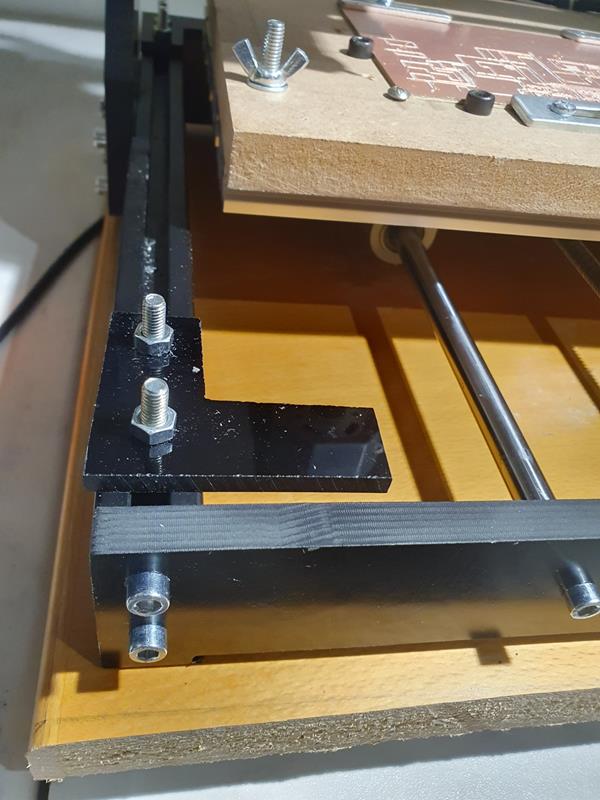

Vänster sida framtill:

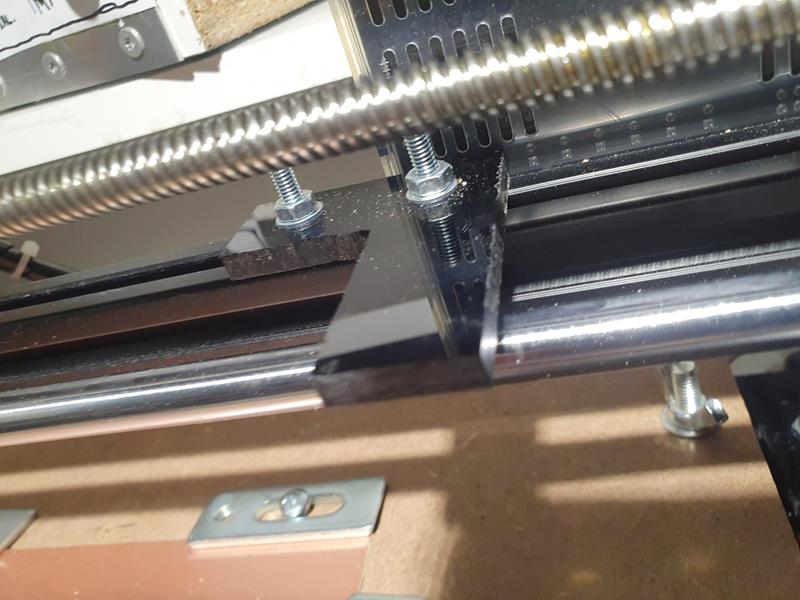

På höger sida om sidorörelsens balk:

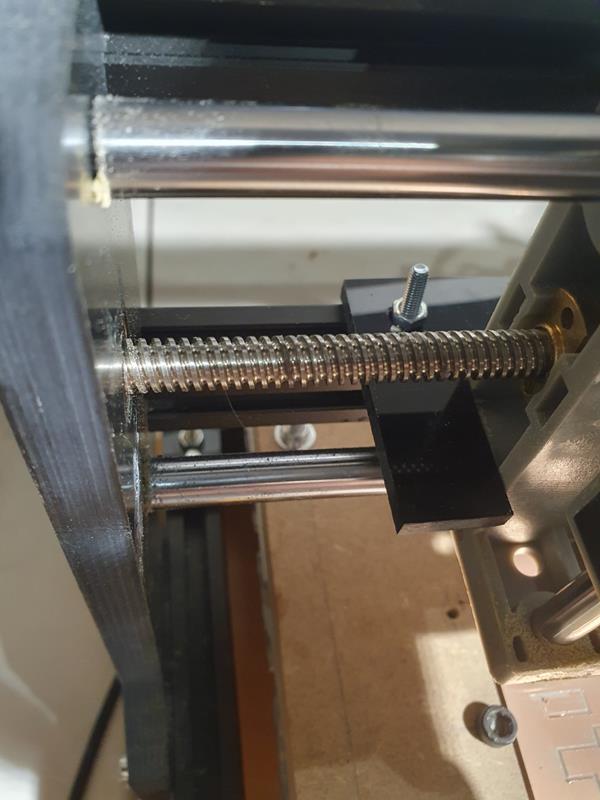

På vänster sidan om sidorörelsens balk:

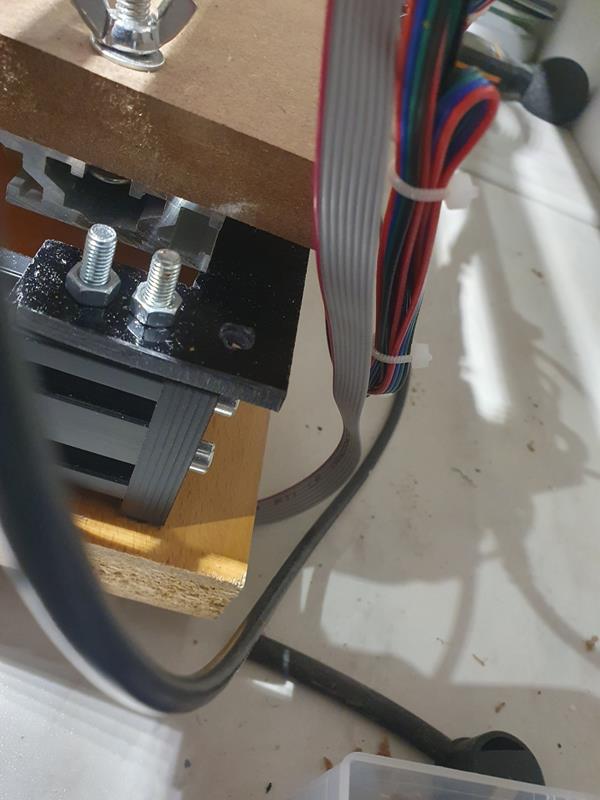

Baktill på båda sidor, här på vänster sida:

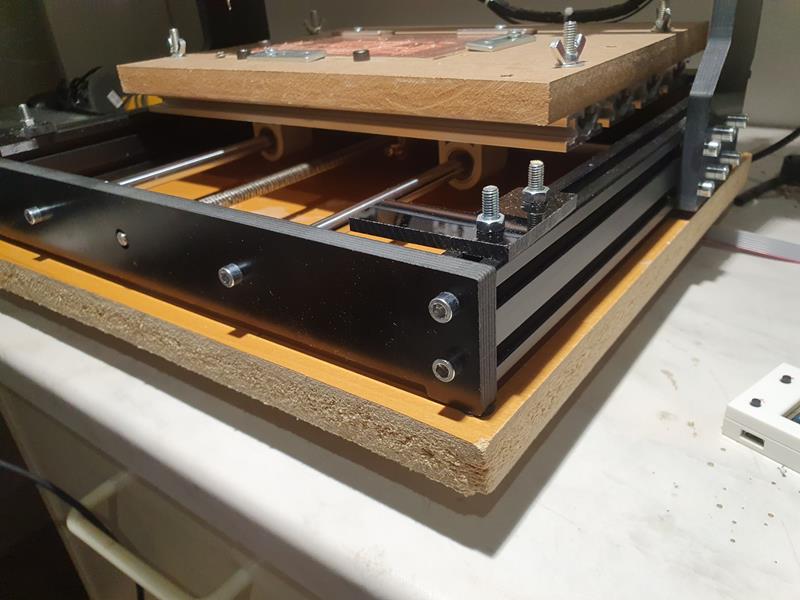

Båda stoppen på framsidan syns här:
