[ UPPDATERAD 2025-02-15 ]
Denna förstärkare, TDA2030, kostade mellan 25 och 60 kr beroende på var man köper den. Nu skall vi mäta upp den lilla krabaten för den är verkligen liten med sina 3,2 x 2,4 cm. Kan den vara något att använda?
Så här säger annonsen om slutsteget
arbetsspänning: 6 – 12V
inbyggd högtalarterminal
inbyggt TDA2030A ljudeffektförstärkarchip
inbyggt 10K justerbart motstånd, du kan justera volymen på förstärkningen
mono 18W (RL = 4 ohm) effektförstärkarkretsdesign
inbyggd strömindikator, chipets huvudstift har ut, du kan in ljudsignalen direkt
Vad vi kan få ut av texten ovan är att den klarar 18Watt i 4ohm och att arbetsspänningen är mellan 6 och 12 Volt. 18 Watt i effekt är inte lika stor överdrift som de flesta andra på Amazon mfl men fortfarande överdrivet:

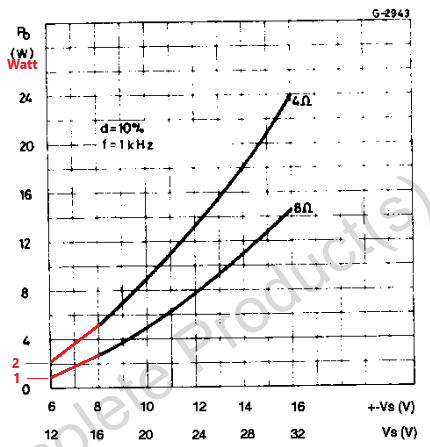

12v är längst ner till vänster. Jag får effekten till 2 Watt med 4ohms last och 1 Watt med 8ohms last båda med 10% distorrsion. Det innebär nära 10 gånger överdrift vad det gäller effekten.

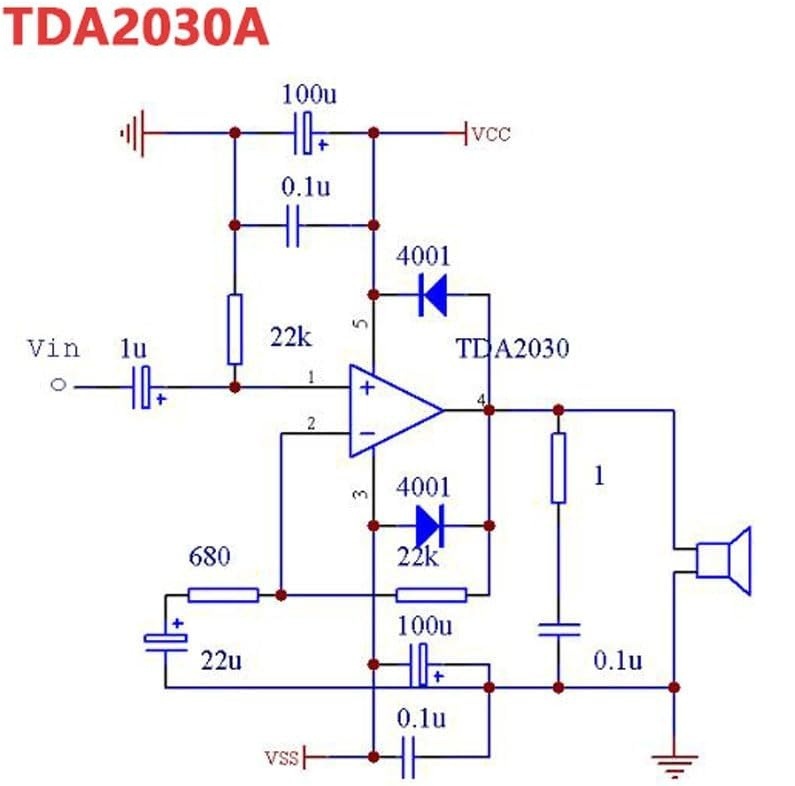

Kopplingsschema
Det är sorgligt att de inte visar rätt kopplingsschema. Denna ovan är av dubbelströmstyp medan förstärkaren man köper är av enkelströmstyp.

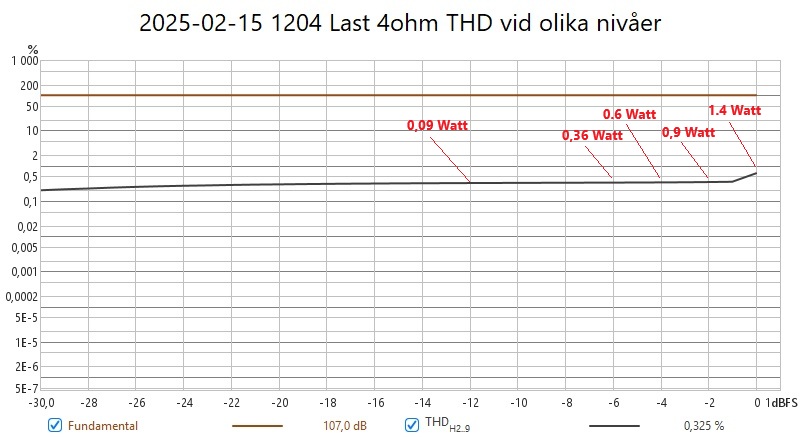

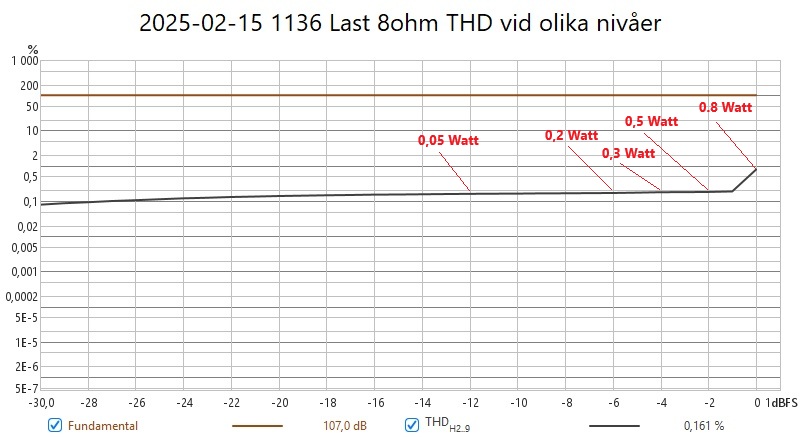

Mätningen
Jag tog inte med bruset, det är dock mycket lågt, mellan 0,005% och 0,01%.

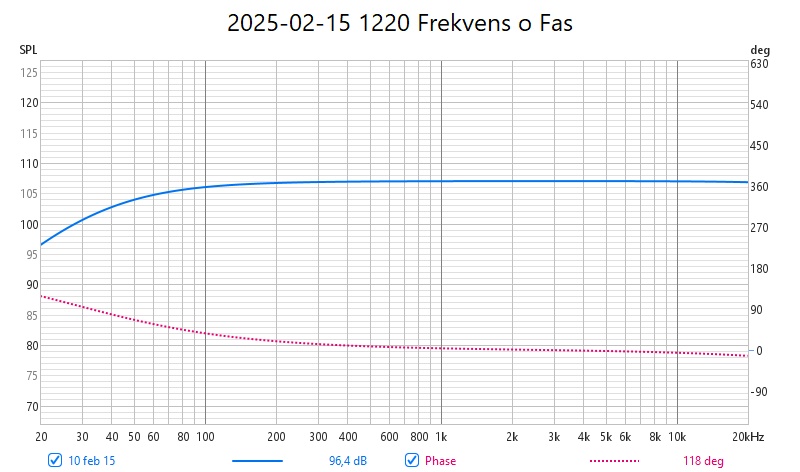

Frekvenskurvan faller av under 100Hz mer än man kan önska. Detta beror på en för liten utgångskondensator. Den är på 1000uF men borde vara på 2200uF.
Nu pressar vi den
TDA2030 klarar 36Volt medan diagrammen på tillverkarens hemsida visar 30Volt. Jag har bytt en kondensator så att den tål mer spänning och skruvar upp spänningen till 30Volt så får vi se var vi hamnar:

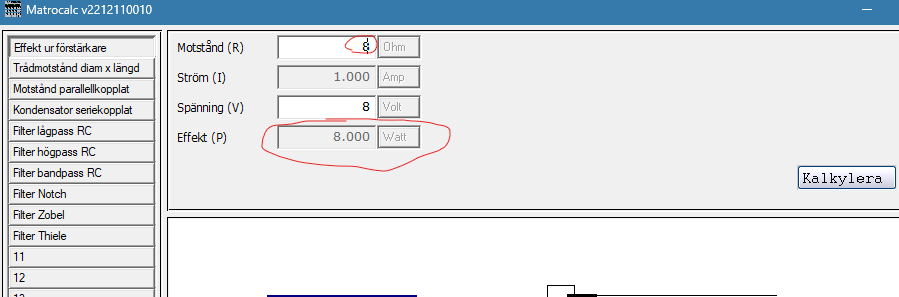

Med 30Volt spänning och 8ohms last får vi ut 8 Watt’s effekt:

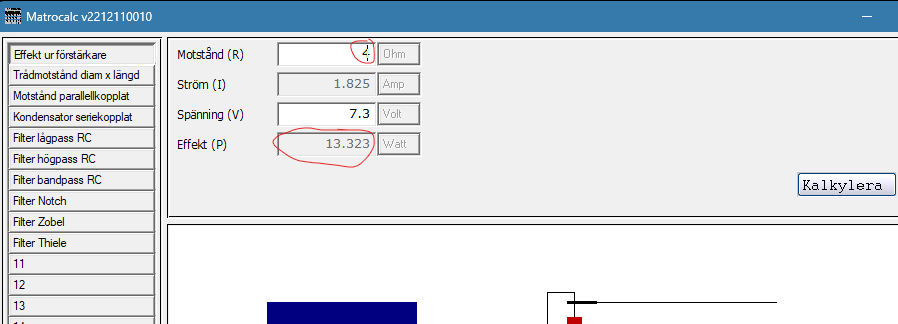

Med 30Volt spänning och 4ohms last får vi ut lite mer än 13 Watt’s effekt:

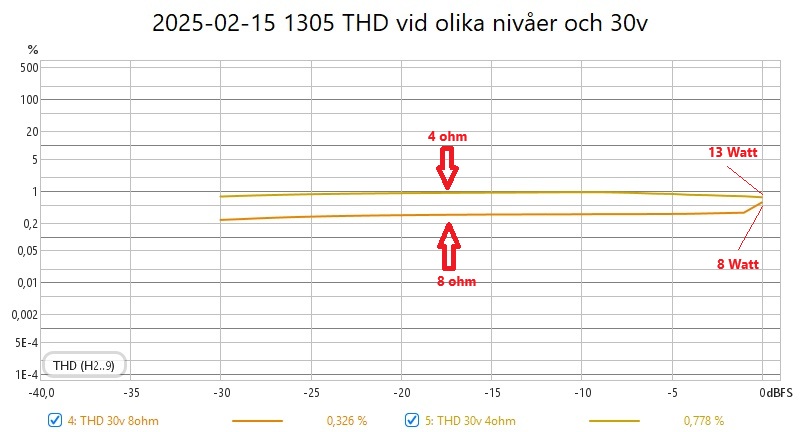

Vi får alltså med 30 Volt spänning ut 8 Watt med 0,5% THD och 13 Watt med 0,7% THD. Går vi ner till 6 Watt i 8 ohm blir THD 0,3%.
Slutsats
Slutsteget jag köpte på Amazon håller inte måttet. Den ger som mest 2 Watt mot utlovade 18 Watt. Då är det är bättre att satsa på en TDA2030 med 30 volt spänning. Allt bli bättre! TDA2030 är egentligen en riktigt bra IC-krets för pengarna, det gäller bara att komma upp i spänning. Med ett bättre kretskort skall det inte vara några problem att ligga under 0,1% THD.
