MATROJIG Del 02 – Delar

Ljudkortet

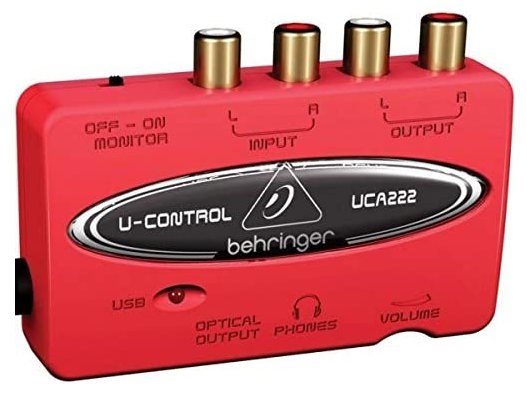

I Matrojig kommer ett USB-ljudkort att användas. Orsaken är för att komma ifrån de olika sorter av ljudkort datorerna är försedda med samt att bärbara datorer har bristfälliga ljudkort. Jag har valt att använda UCA222 i en serie av 3st från Behringer. De skiljer sig från varandra med lite olika kringkopplingar och att de inte mäter helt identiskt. Om någon av de andra två väljs kan det krävas ändringar av motstånd i Matrojig.

Slutsteget

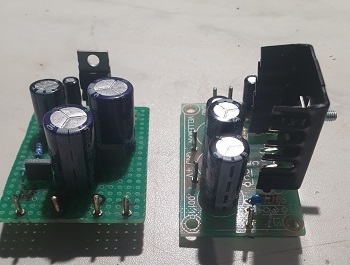

Slutsteget skapas av kretsen TDA2003. Den är rätt gammal nu men med byte av några komponenter har jag än så länge inte hittat någon annan som är lättbyggd, klarar minst 3w ut, lågt brus och låg distorsion (under 0,0005%) vid rätt in-nivå och med rak frekvenskurva mellan 20 till 20khz. Matrojig är anpassad för detta slutsteg. Slutsteget finns i två versioner, Velleman K4001 (till höger i bild) och den man bygger själv på experimenkretskort (till vänster i bild). Jag väljer Vellemans version som modifieras eftersom den är avsevärt enklare att bygga.

Mikrofonförstärkare

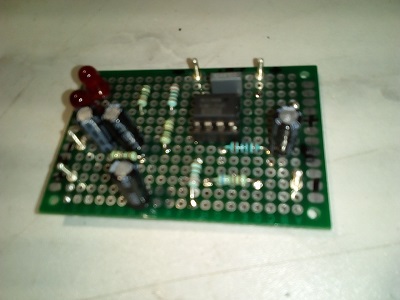

Mikrofonförstärkaren får man bygga själv av schema jag kommer att tillhandahålla. Jag har gått igenom nätet efter färdigbyggda eller byggsatser men kan inte hitta någon som passar. Den jag valt är utvecklad på forumet faktiskt.se och har lågt brus och distorsion samtidigt som frekvenskurvan är helt rak. Jag har dock modifierat den en aning efter förslag från andra.

Övriga komponenter

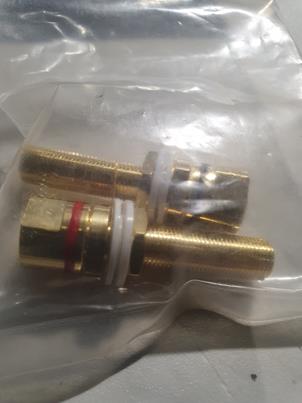

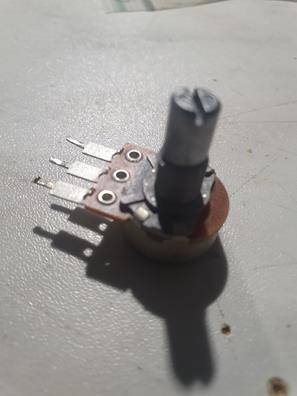

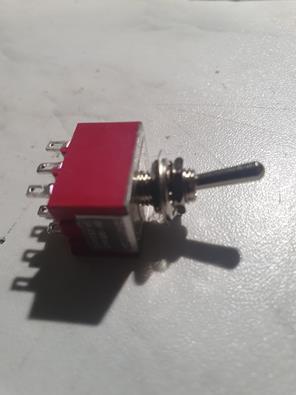

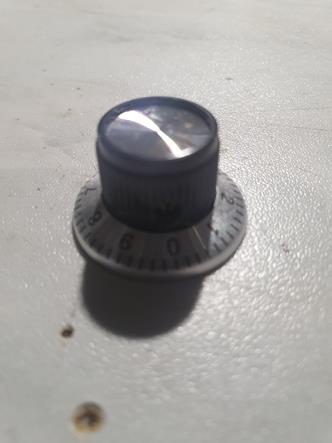

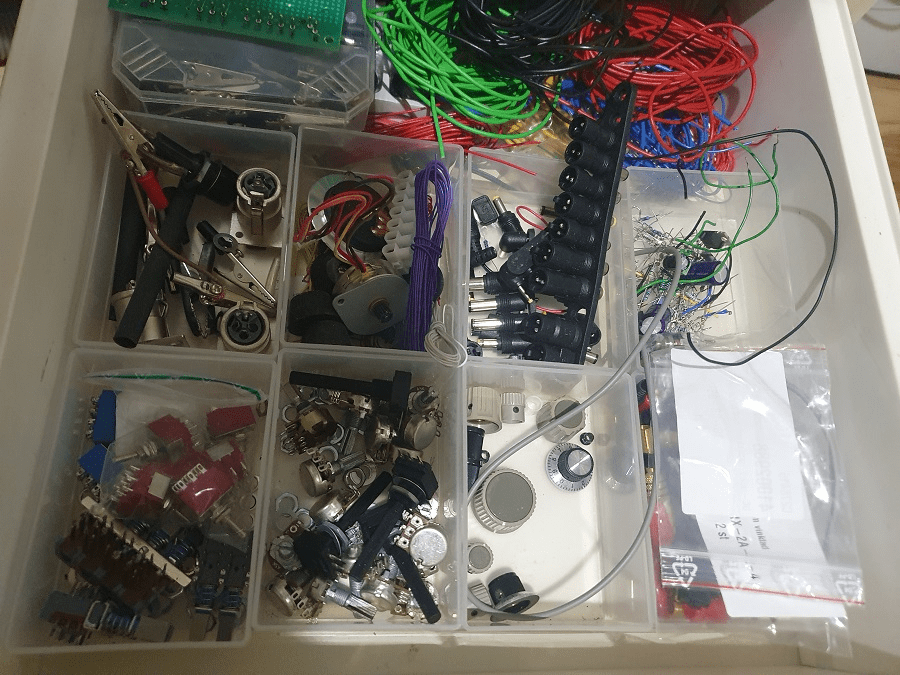

Som man kan se på bilderna krävs det en hel del komponenter utöver de som nämnts här ovan. 2st vippbrytare med 3 poler och två lägen. Det behövs 2st potentiometrar 5khz som är logaritmiska. Det behövs en ratt, helst med skala på, och en massa annat jag har i min samling. Här kommer en lista med det viktigaste, småkomponenter och kablar antar jag att de flesta har hemma. Förslag var man kan köpa det börjar med Svenska affärer och sedan övriga länder. Jag tar inte med dem med extrema leveranstider eller hutlösa priser:

Artikel.....................................   Affär............ Artikelnr....................

1st Låda Bahar Enclosure     = 180kr - 200kr   Amazon.se          BDH 20009-A1
                                               baharenclosure.com BDH 20009-A1

1st Ljudkort Behringer       =  80kr - 300kr   amazon.se          UCA 222
                                               amazon.com
                                               amazon.co.uk
                                               gear4music.com
                                               thomann.de/se
                                               thomann.de
                                               aliexpress.com

1st IC för slutsteg TDA2003  =  10kr - 150kr   amazon.se          Olika (Mängdköp)
                                               bhiab.se           TDA2003
                                               svebry.se          TDA2003(Billigt 10kr/st)
                                               rapidonline.com    70-4098(Komplett byggsats)

1st IC f. Mikförstärk.OPA2134=  50kr -  80kr   amazon.se          Olika(Mängdköp)
                                               electrokit.com     4035213 (Dyrt)
                                               autemashop.com     NE5532 (Gäller NE5532)
                                               farnell.com        3050395(Dyrt)

2st Vippomkopplare on-on 3pol=  40kr - 120kr   amazon.se          Olika (Mängdköp)
                                               moodysounds.com    441-0030 (Absolut Billigast)

1st Vippomkopplare on-on 1pol=  12kr -  25kr   amazon.se          Mängdköp
                                               moodysounds.com    441-0010(Absolut Billigast)
                                               kopplat.se         8983

2st Potentiometer 5k Log     =  20kr -  50kr   amazon.se          Styck o Mängdköp
                                               electrokit.com     40910046 (Billigt)

1st Ratt med inbyggd skala   =  38kr - 100kr   amazon.se          PT_DLM-B015E4CX3S
                                               conrad.se          1570160

Experimentkort 40x60mm 10st  =  89kr           Kjell.com          90662 (Kjell är billigast!?)

Övrigt                       = 100kr - 200kr  De flesta har detta hemma redan.


Sammantaget kostar en Matrojig mellan 600kr och 1000kr att bygga beroende på hur grejerna köpts och hur mycket man redan innan har hemma.
Anm:
I mikrofonförstärkaren kan följande IC användas:
NE5532, OPA2134, OPA2604, AD826, OPA2111, LM4562

Det är ofta billigare att köpa allt från ett företag med en transportkostnad även om någon eller några komponenter är dyrare än på andra ställen. Billigast blir att köpa partier (mängdköp) och allt från samma företag. Amazon.se ligger i Sverige och har allt som behövs till Matrojig och blir billigast om man köper större partier och om man kan få användning för överskottet. Tänk bara på att bläddra länge med olika sökord på amazon.se. Orsaken är att samma saker kan finnas på flera olika platser med stor skillnad i pris.
