MATROJIG kan byggas på olika sätt och med olika lådor. Det som måste vara samma för alla är kopplingsschemat, omkopplarna och ljudkortet . Det finns också tillägg till kopplingsschemat som utökar funktionaliteten som kommer att visas här nedan efter hand. Själva kretsdragningen kan ske genom att man etsar fram kretskort eller drar ledningarna för hand på ett hålat kretskort. Jag själv föredrar att dra ledningarna för hand på ett hålat kretskort. Orsaken är den att man kan skärma vissa trådar om man drar dem för hand men det kan man inte med ett kretskort. Här nedan kommer bygget med tråddragning för hand att beskrivas.
Bygget
Effektförstärkaren

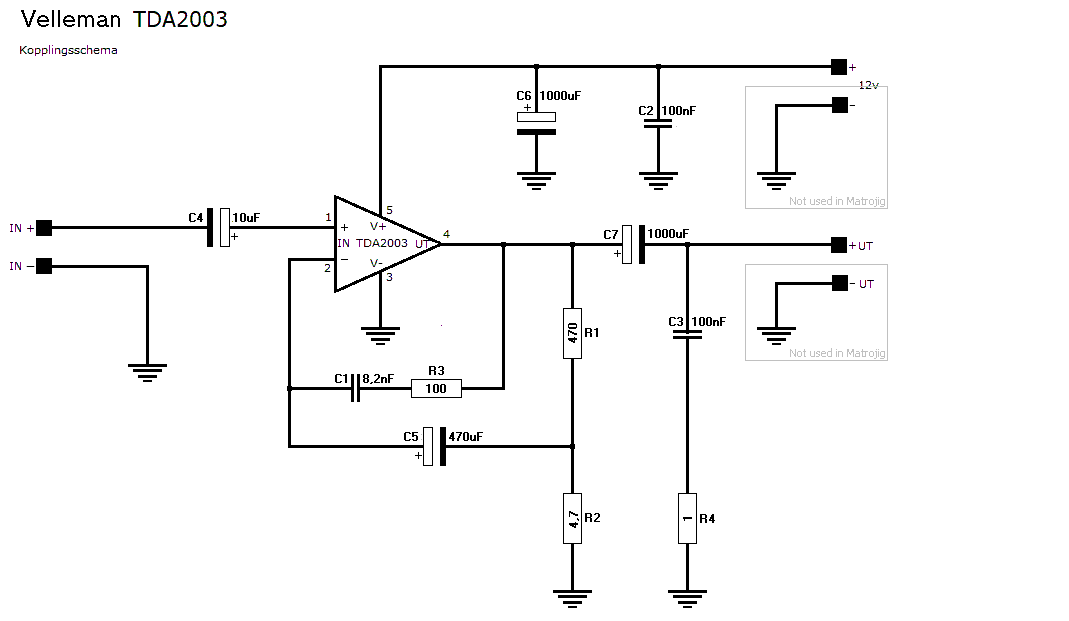

Så här ser kopplingsschemat ut till förstärkaren som skall användas:

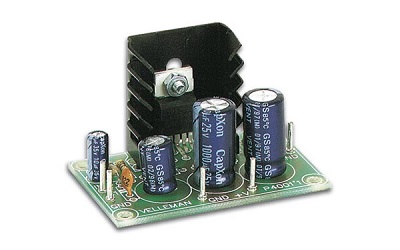

Förstärkaren Velleman K4001 är en komplett byggsats om man inte väljer att göra allt själv.
Slutsteget byggs enligt den medföljande manualen. I Matrojig skall inte minus (-) på utgången eller för 12v elförsörjning användas. All jord går genom minus (-) för ingången (IN). Om man inte gör så uppstår en jordslinga som skapar mycket brum.
