Slutsteget skall monteras en bit ifrån ljudkortets ingångar men utan att kablarna blir för långa. Samtidigt kan slutstegets kylflänsar bli ordentligt varma vid mycket långa mätperioder i hög volym. Bästa placering blir då direkt bakom ljudkortet och över ventilationsspringorna. På så vis uppfylls kraven.
Montera slutsteget i lådan

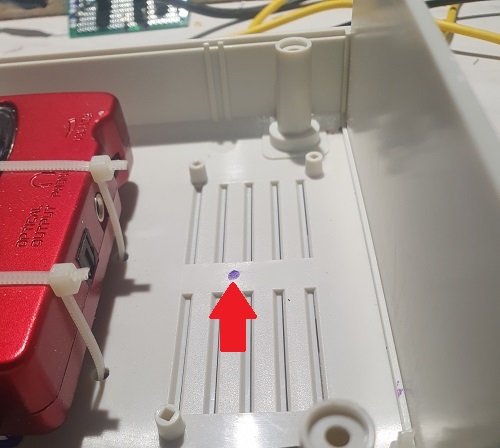

Markera andra raden av ventilationshål mellan gälarna (se pilen).

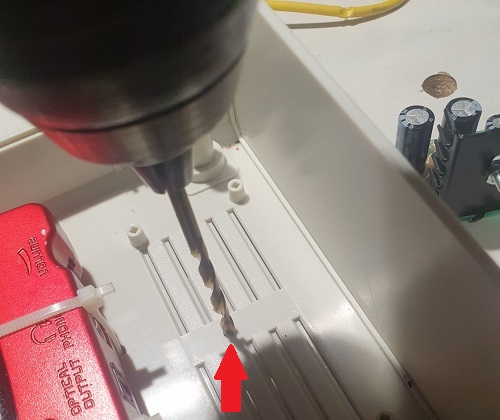

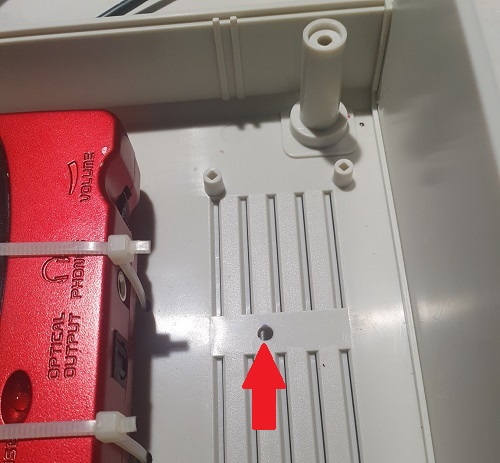

Borra hål, ca 4mm, i märkningen som gjordes tidigare (se pilen).
Hålet borrat.

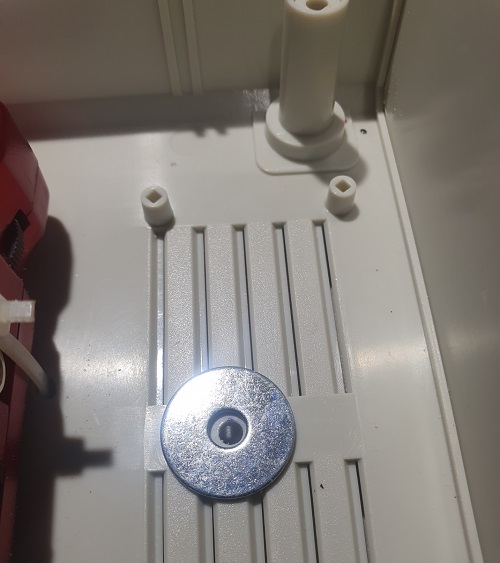

Lägg en lite större bricka över hålet.

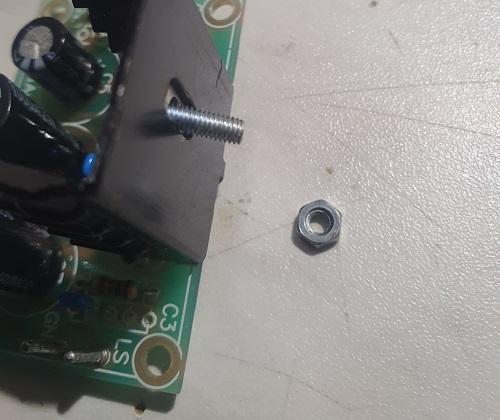

Skruva av muttern på slutstegets kylfläns.
Montera slutsteget med skruv och mutter till kylflänsen med en större bricka mot plasten också på undersidan. Brickorna gör att värmen från förstärkaren fördelas jämt över större plastyta för att inte plasten skall mjukna av värmen.

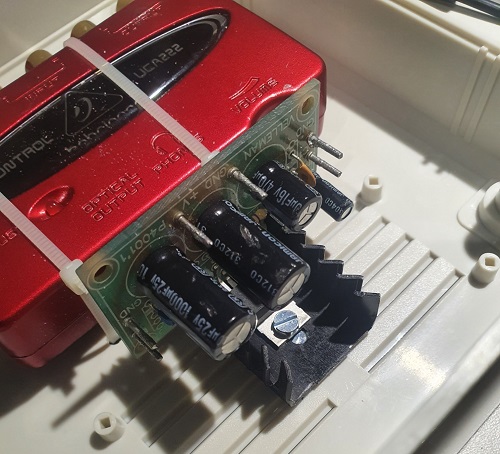

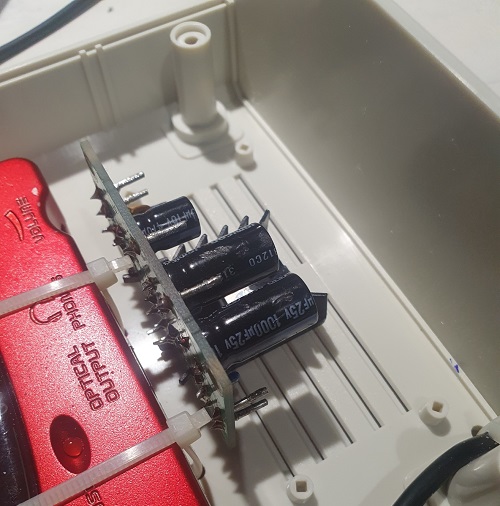

Slutsteget monterat:

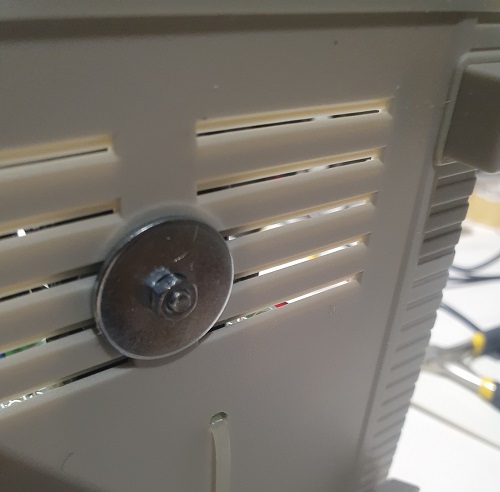

Monteringsskruven syns:
