Min andra kalibreringsskåp gjorde jag mindre för att kunna han den i mitt arbetsrum. Det var ett test för att se om ett mindre skåp kan användas. Det kan sägas genast att det går med ett mindre skåp men det krävs noggrannhet med dämpning och val av element. Det som avgjorde att jag till slut valde bort detta mindre skåp var det faktum att det var svårt att jobba med mikrofonen i det lilla utrymmet.
Ritningen

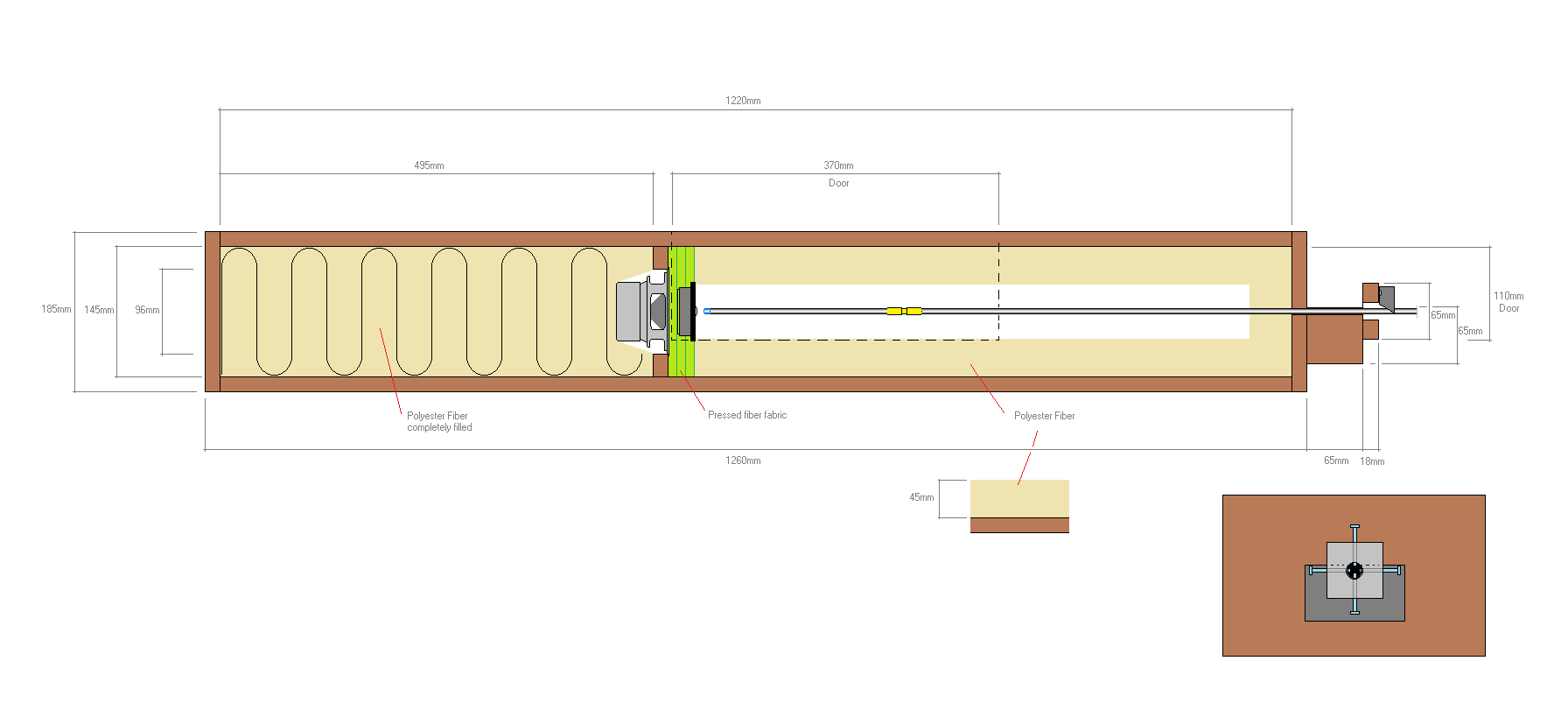

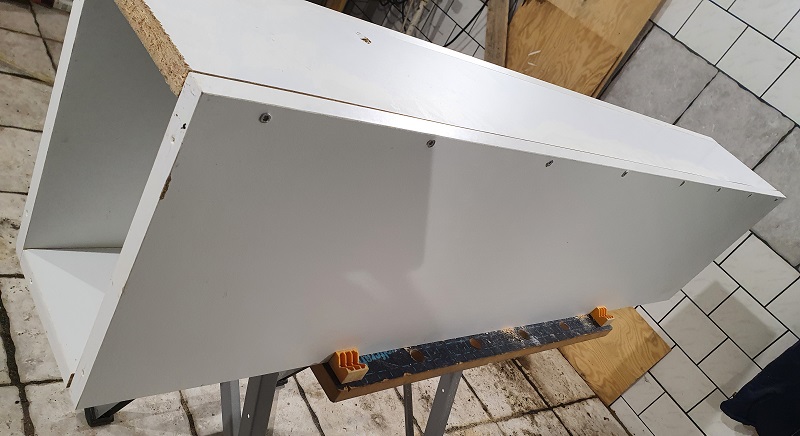

Lådan skulle få plats i ett utrymme med måtten 1300x190x300mm. Efter några enkla beräkningar byggdes lådan enligt ritningen nedan. Jag gjorde en lucka in så att mikrofoner enkelt kunde bytas. Klicka på bilden för större format.
Bygget

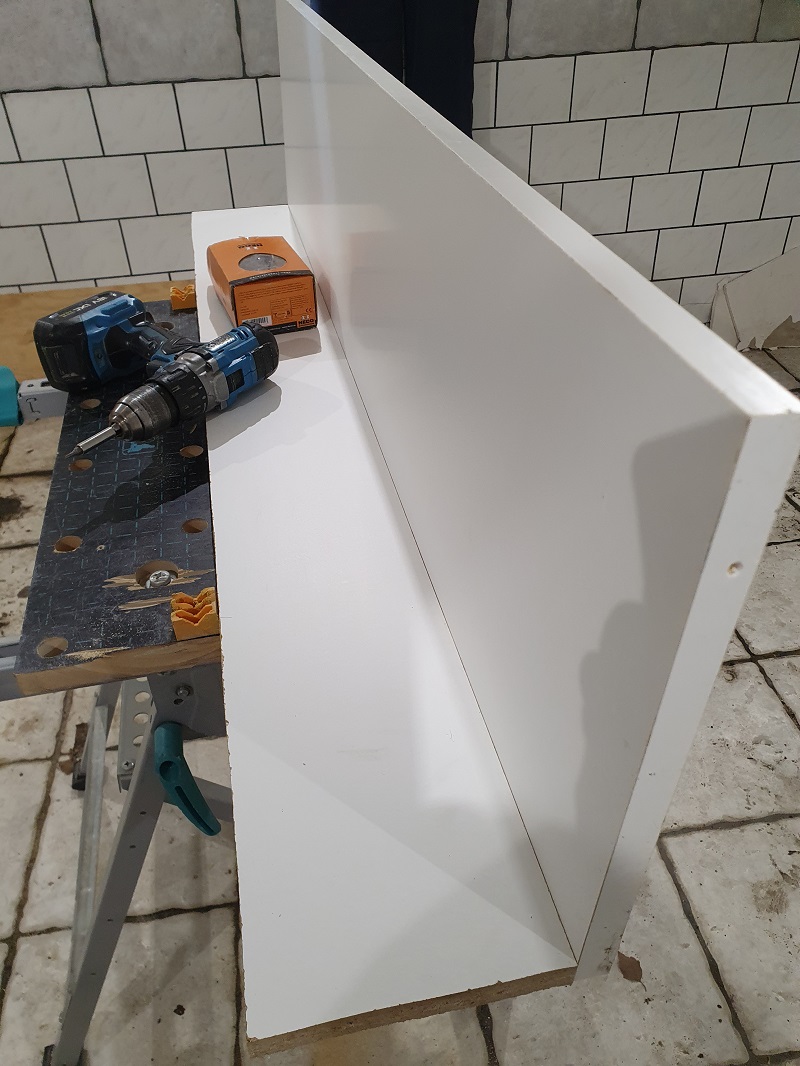

Eftersom det var ett test byggde jag inte med hög finish. Jag använde skivor ur ”skrotlådan” och byggde den på ett par kvällar.
Elementet är ett 4 tums Pioneer element köpt från Parts Express för 50cent (ca 5kr). Köpte några dussin:

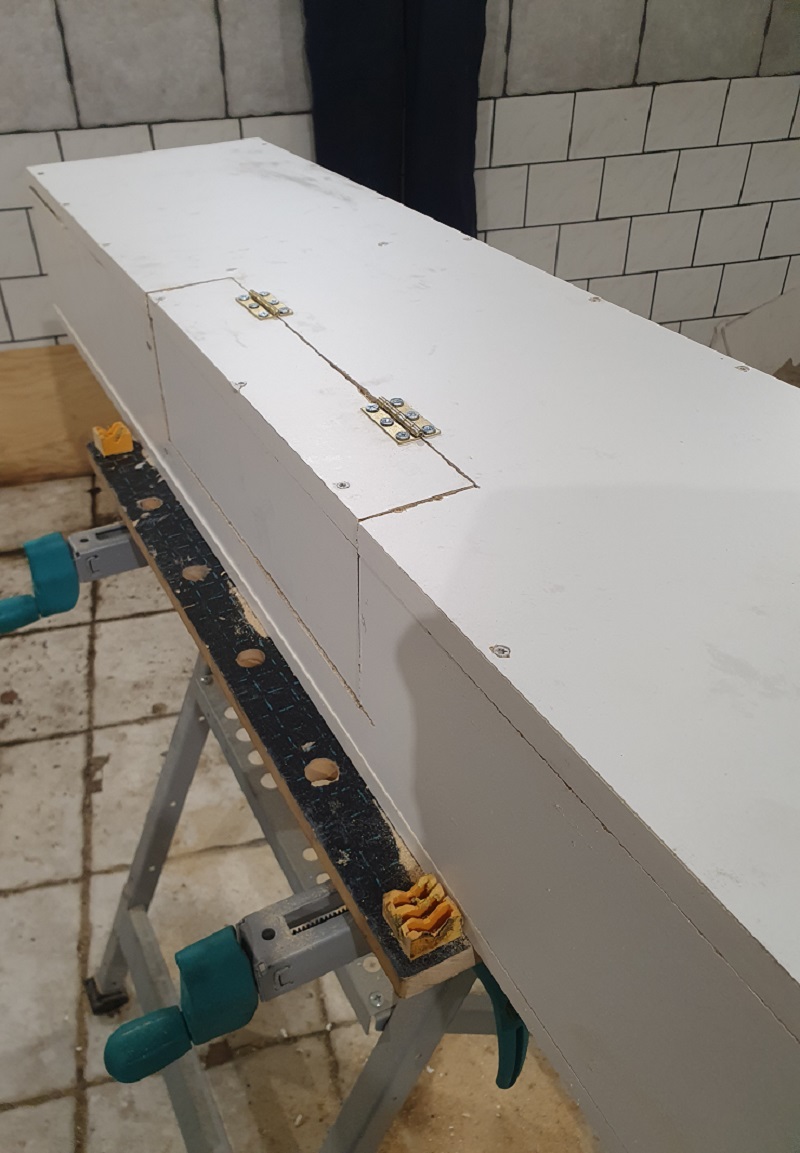

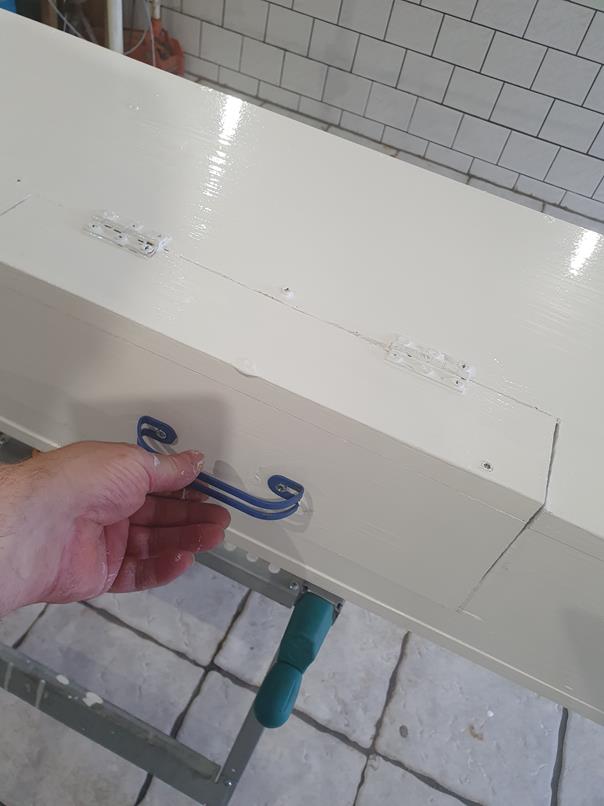

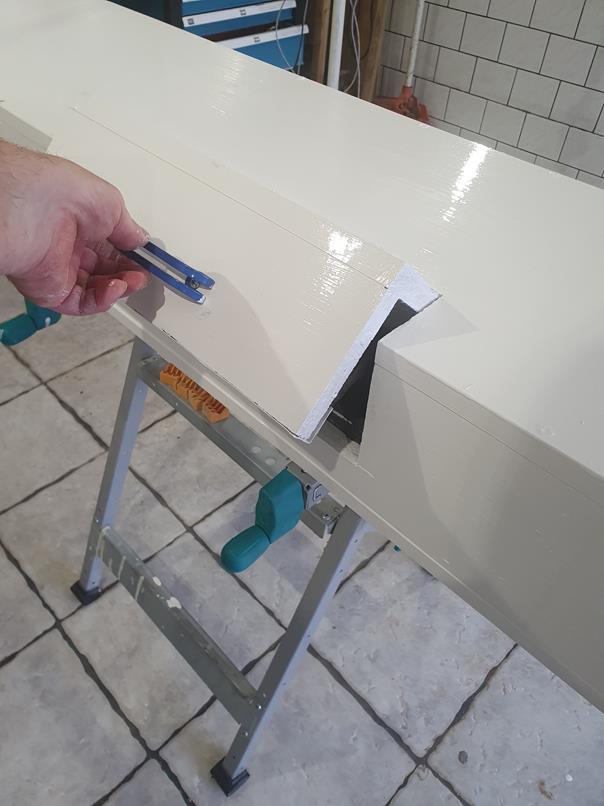

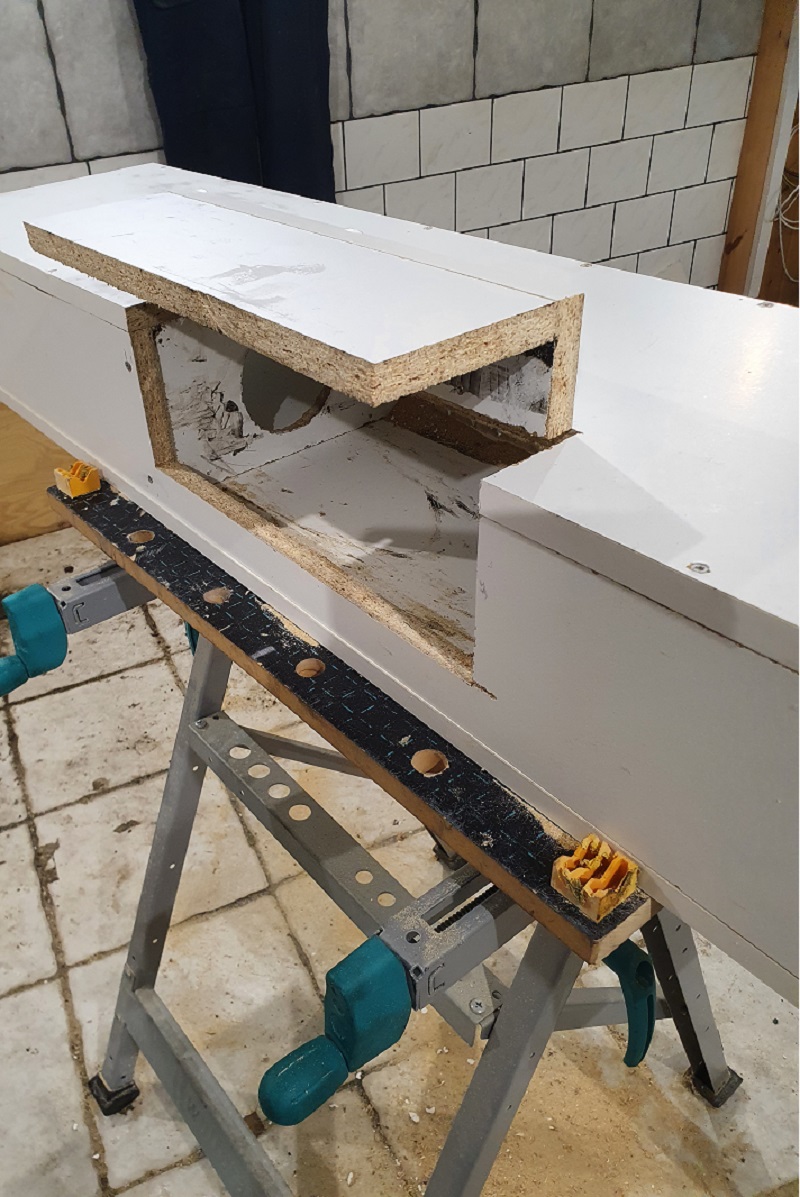

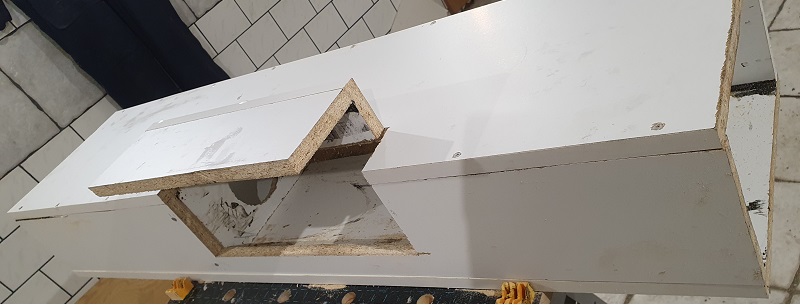

Luckan är uppsågad:

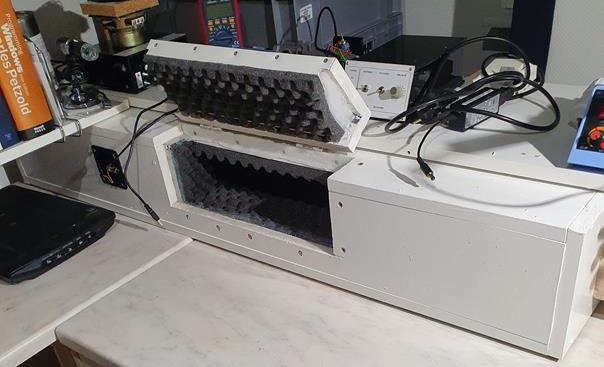

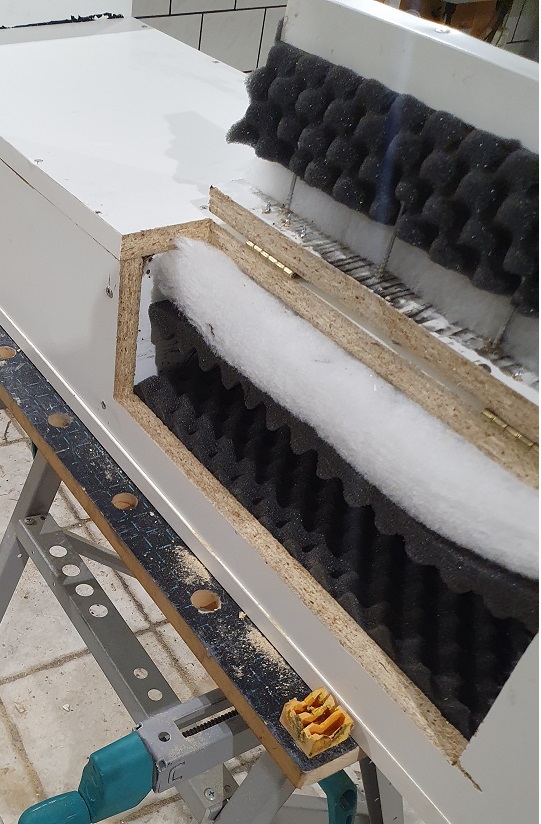

Luckan öppen:

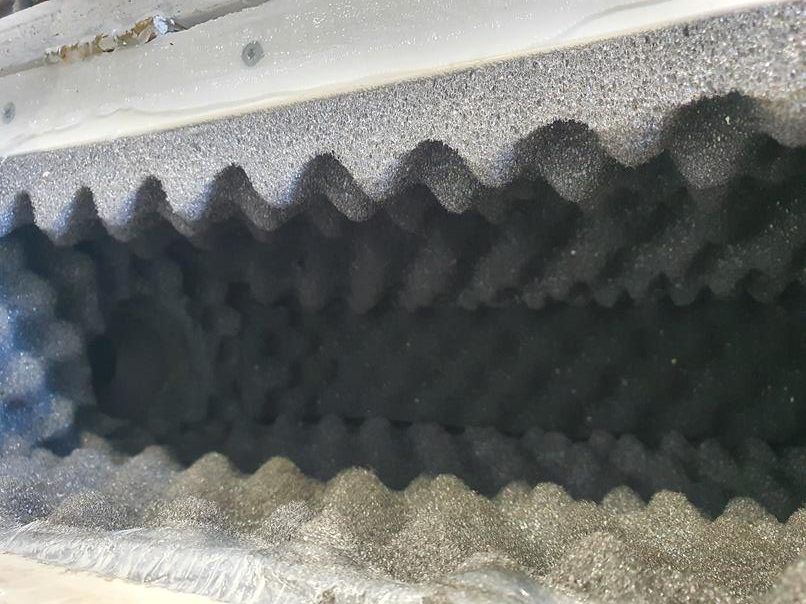

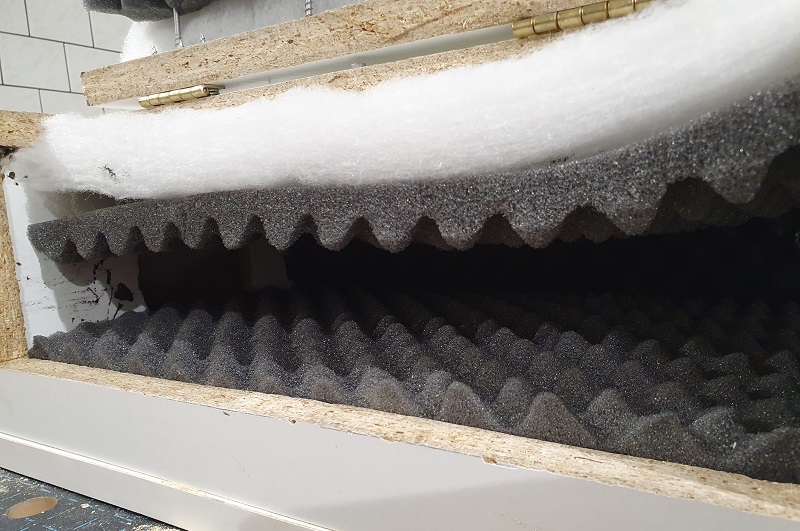

Börjat dämpa lådan:

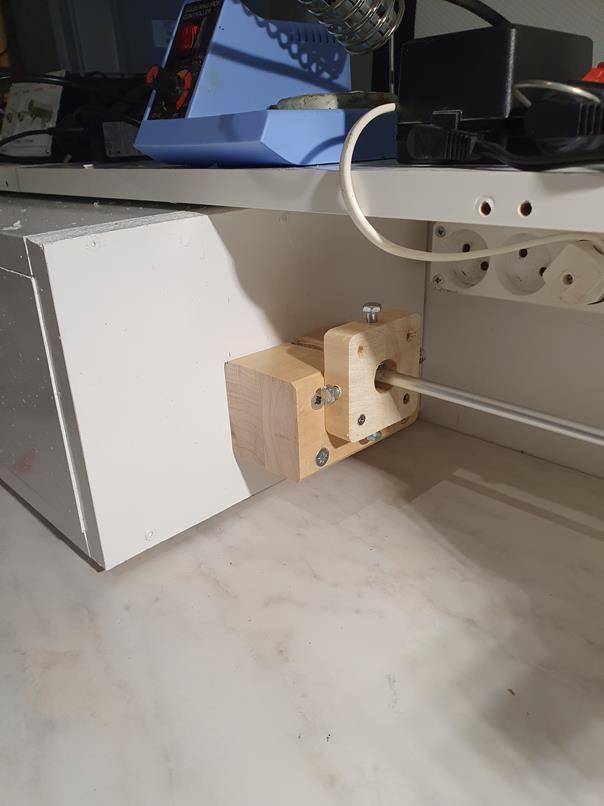

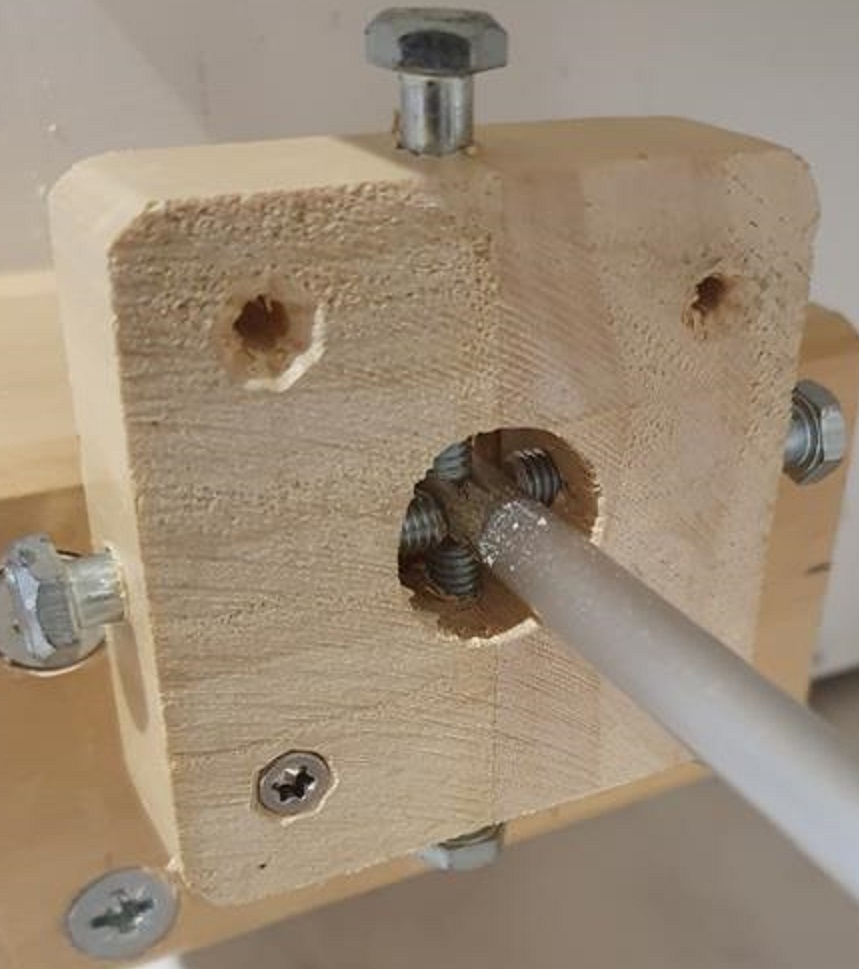

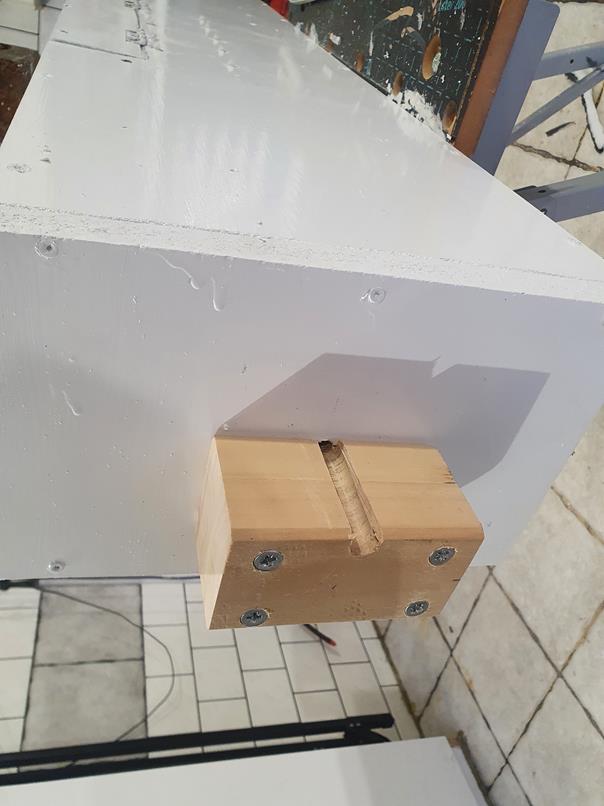

Styrningen för mikrofonbommen:

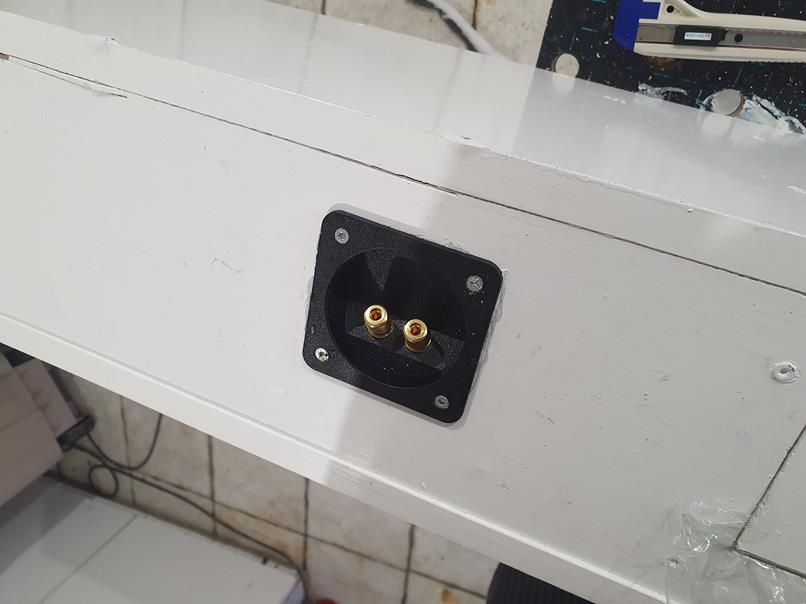

Kontakterna:

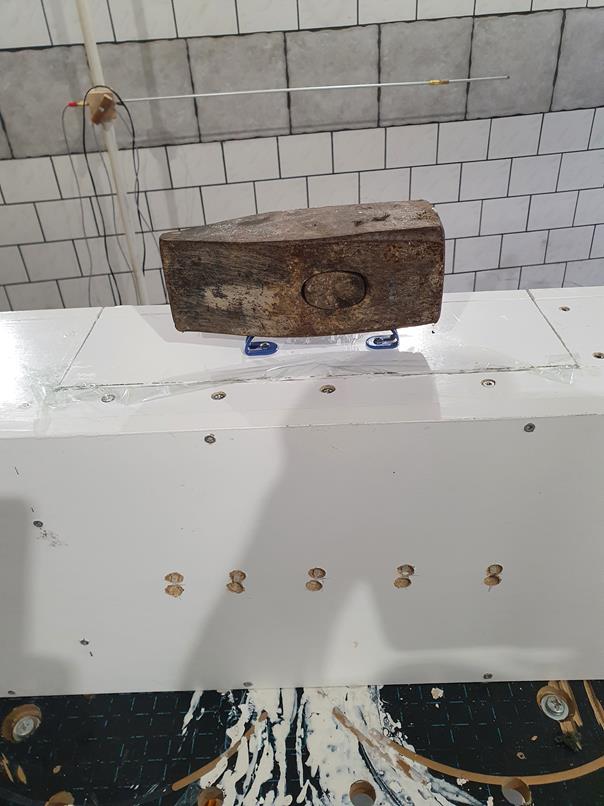

Strukit på silikon på stängytorna, lagt plastfilm på silikonet för att inte dörren skall limmas fast och stängt dörren. För att simulera låsbygel lägger jag på en vikt:
När silikonet torkat dras plastfilmen bort och man får en perfekt dörrtätning:
Lite närmare:

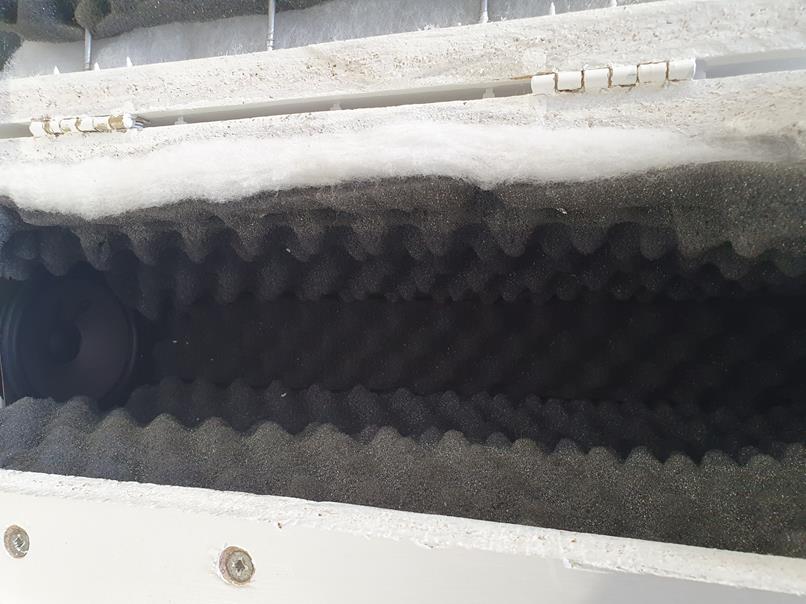

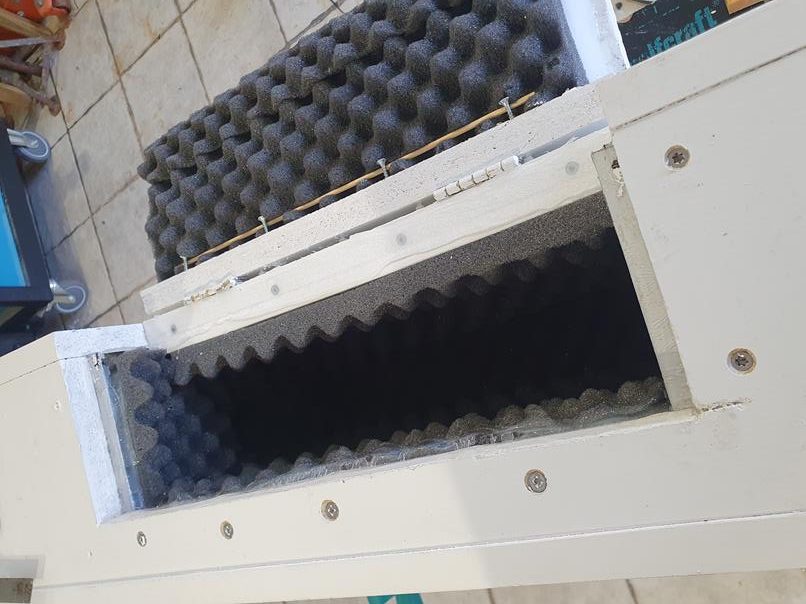

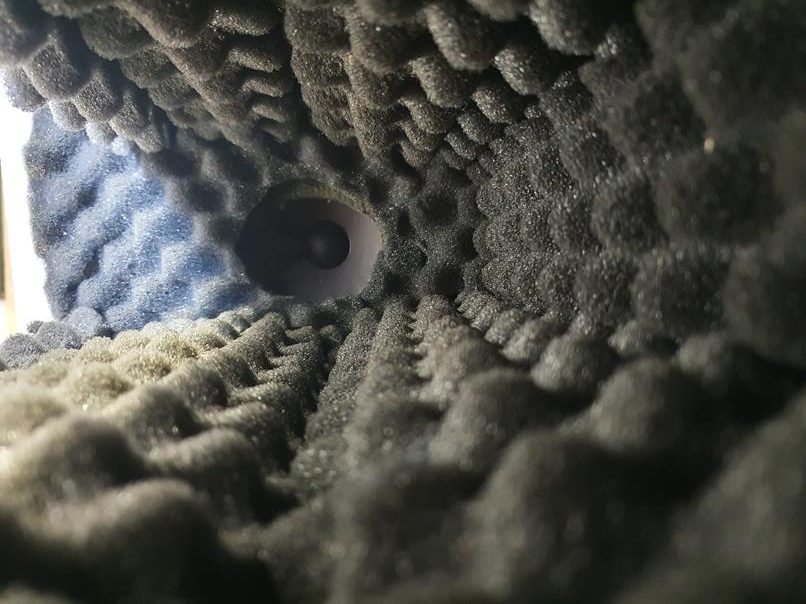

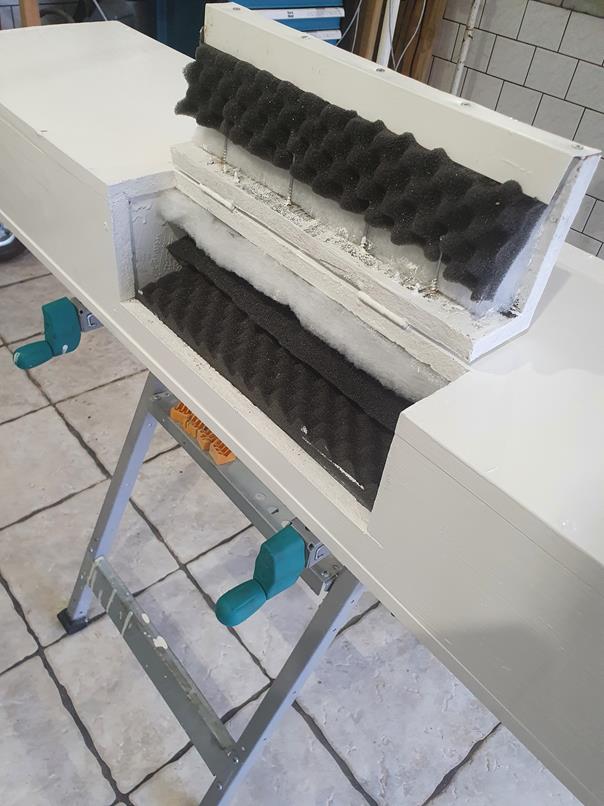

Så här ser det ut inifrån:

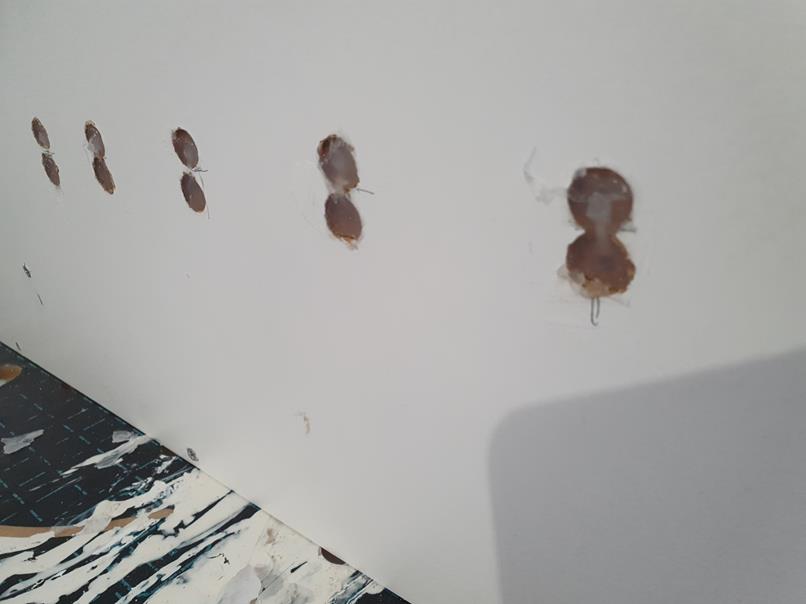

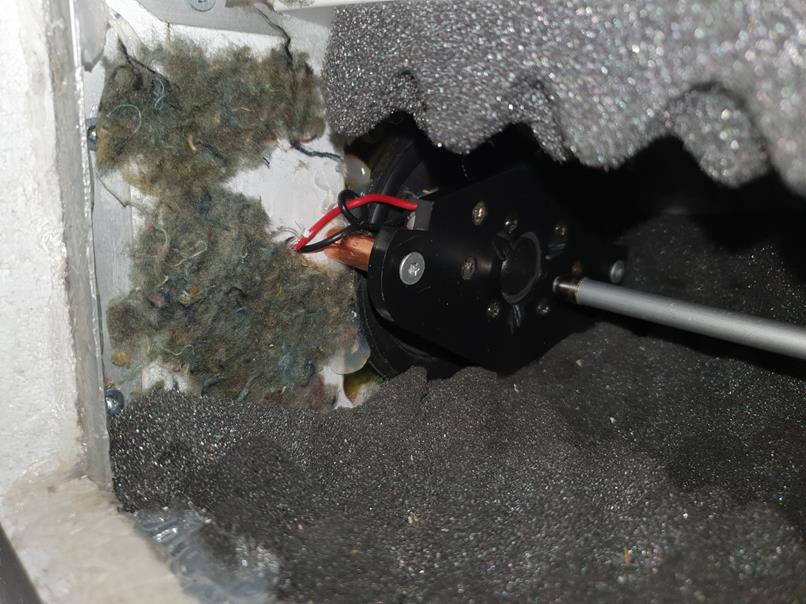

Tätade hål med buntband som går upp till små pinnar som håller ner skumgummi och dämpmaterial:

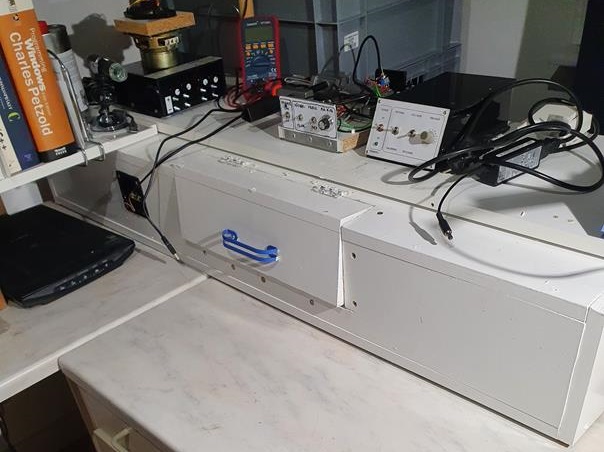

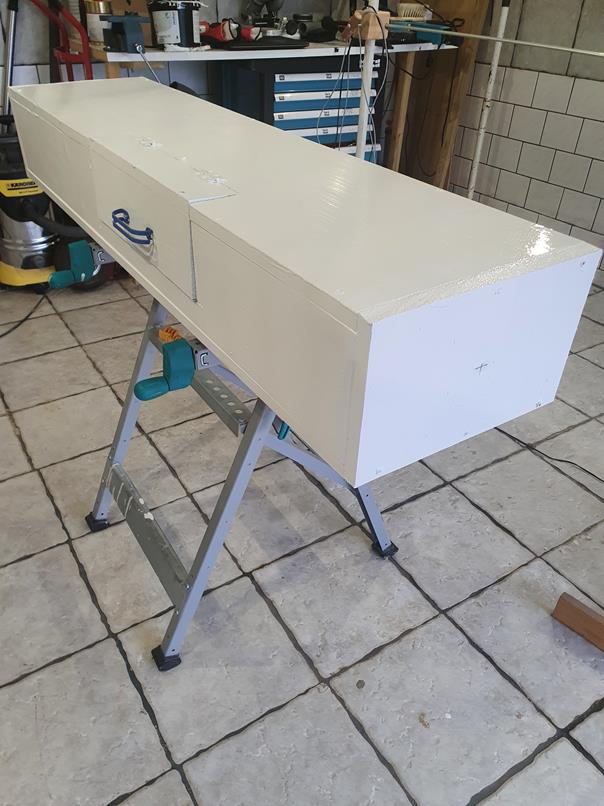

Lådan på plats:

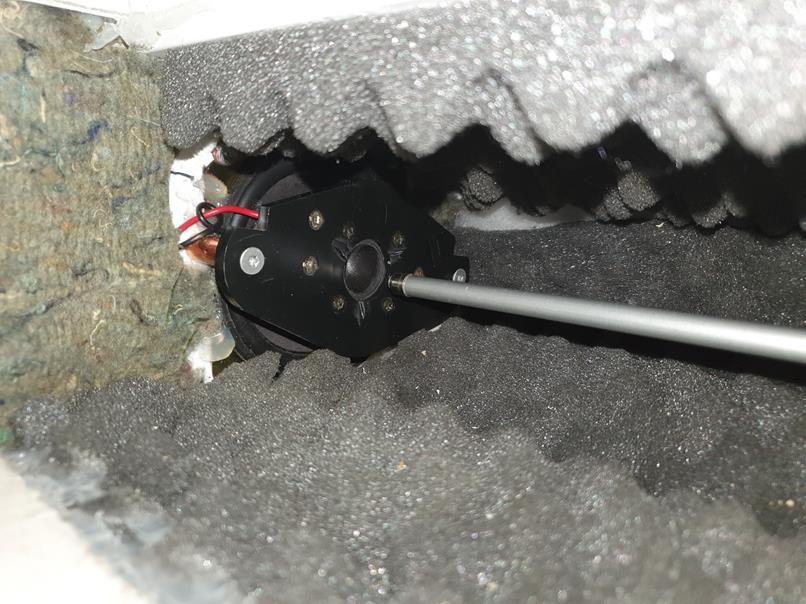

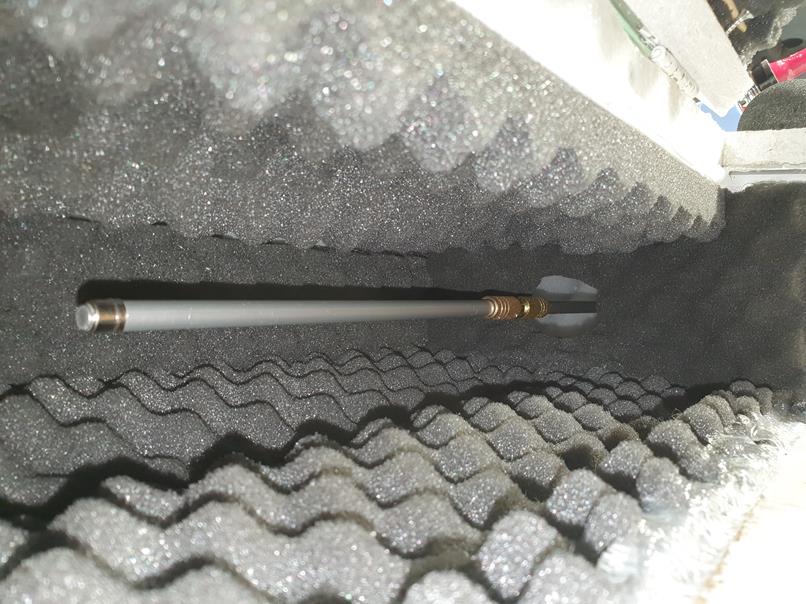

Mätbommen där mikrofonen skall sitta:

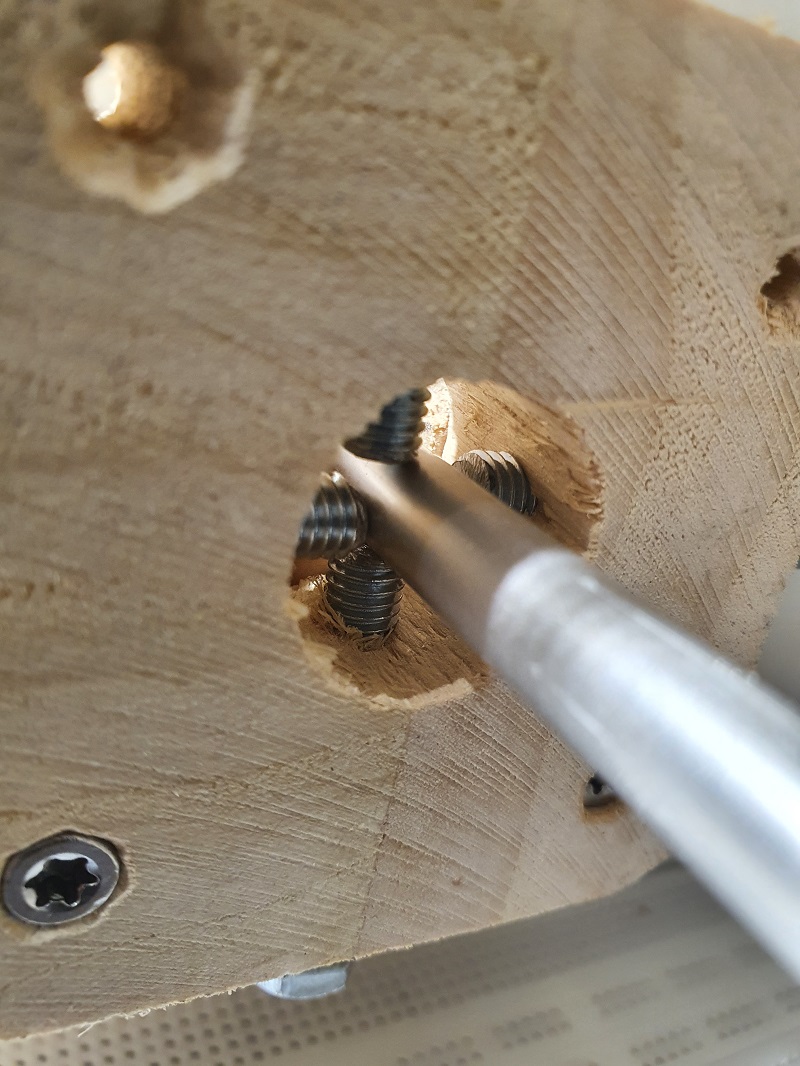

Satte dit en justeringsmekanism:

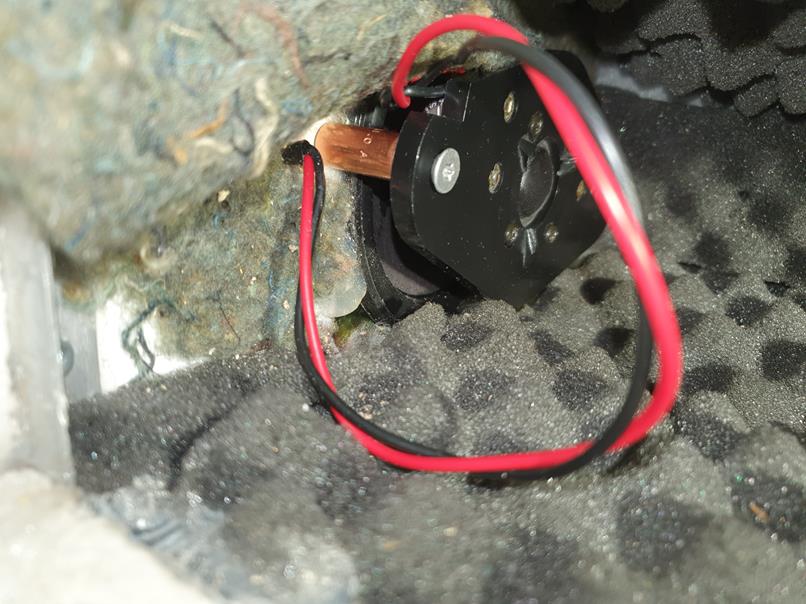

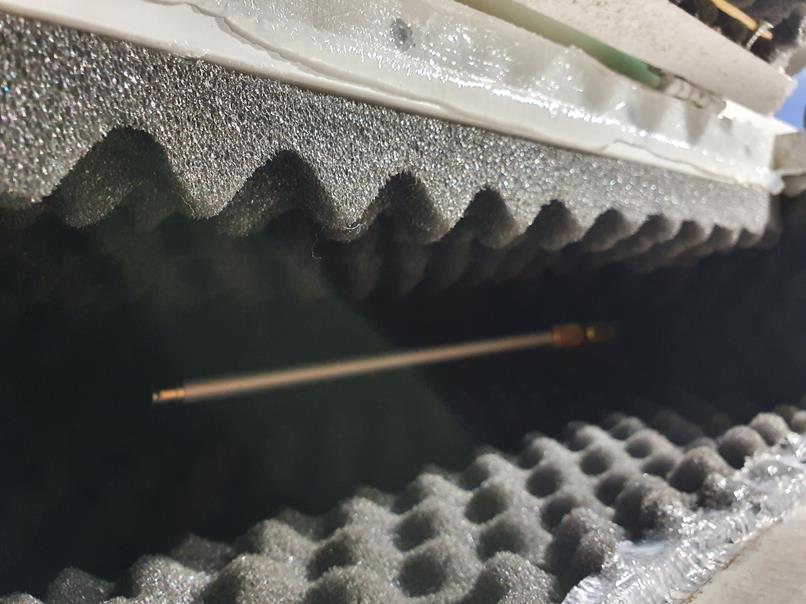

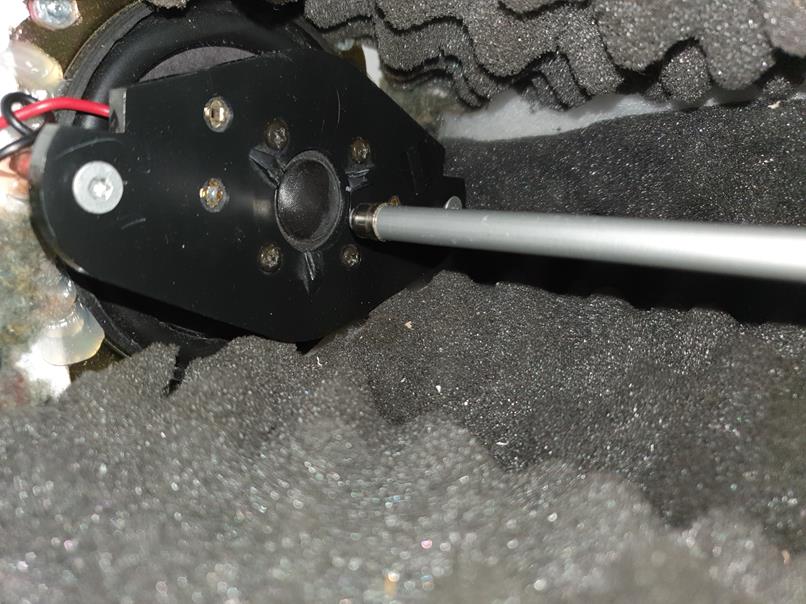

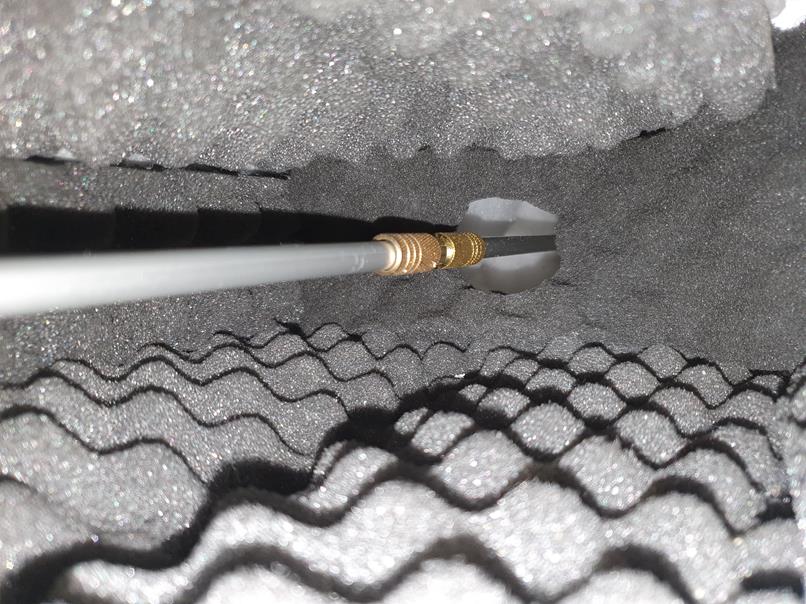

Mikrofonen på plats inne i lådan:

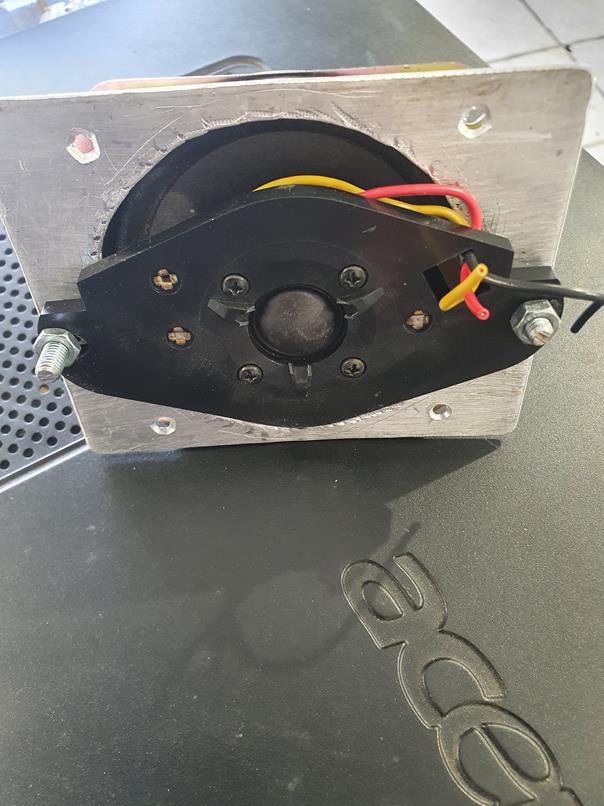

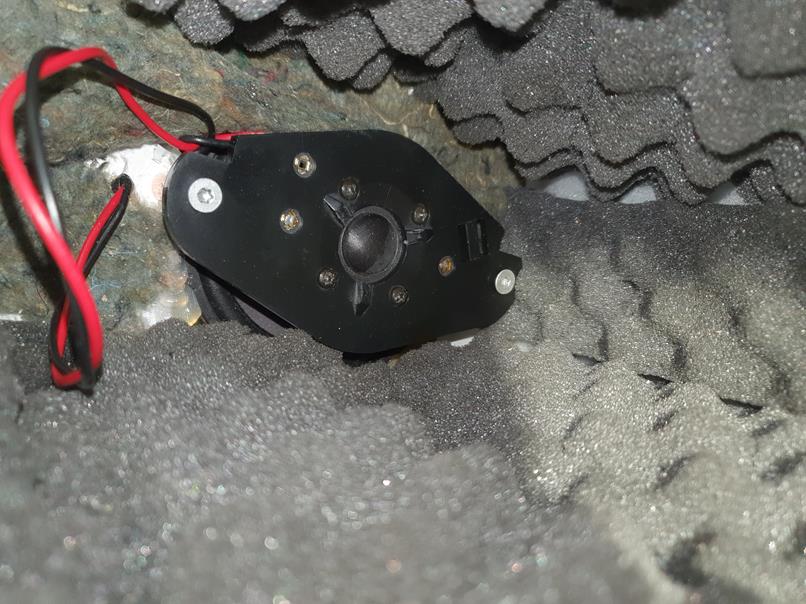

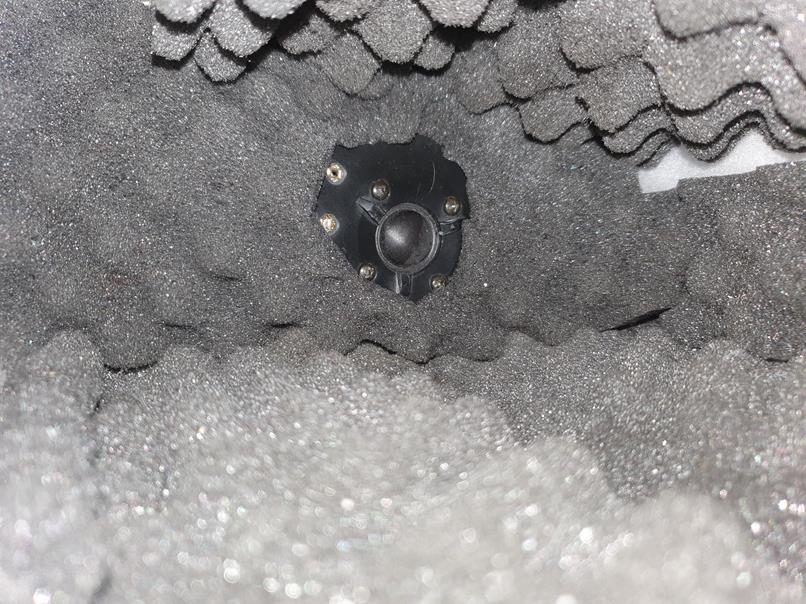

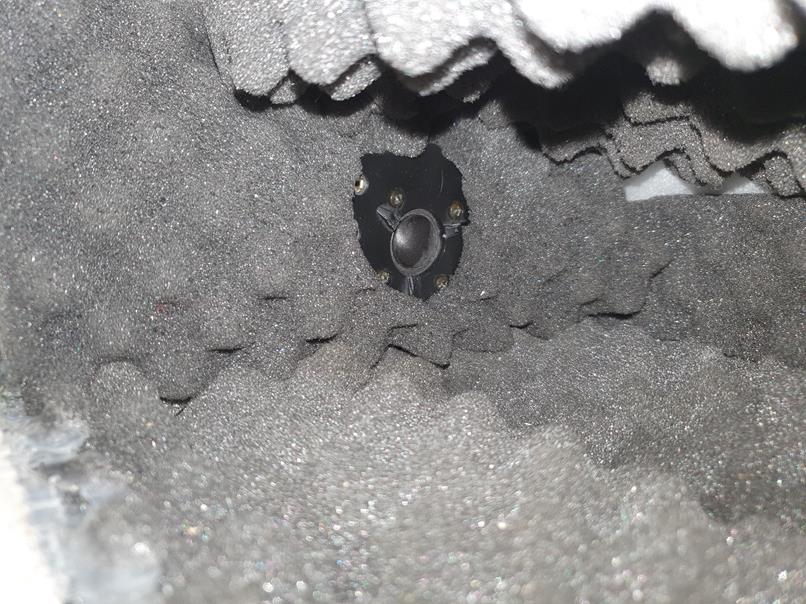

Diskanten monterad framför baselementet:
Mätposition:
2 lager dämpfilt (1cm tjock) har placerats på baffeln och sträcker sig framför baselementet. Över den har skumgummi placerats:

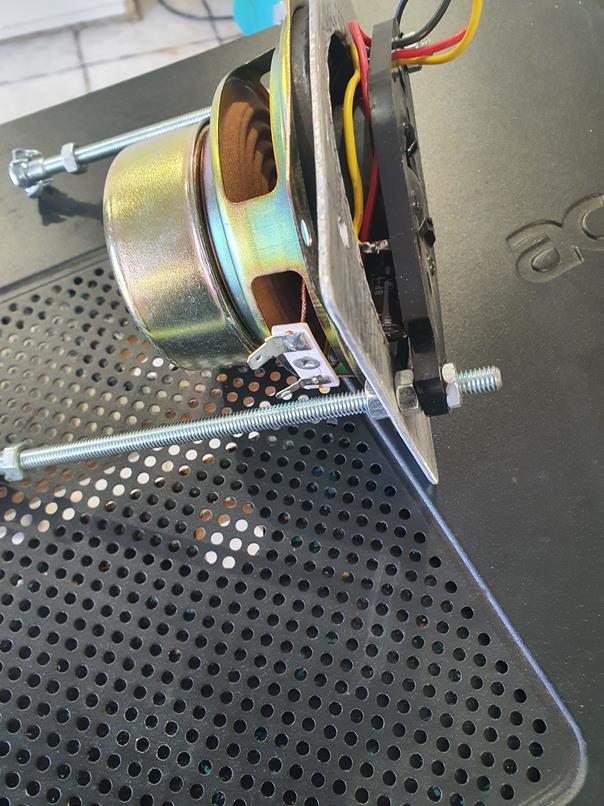

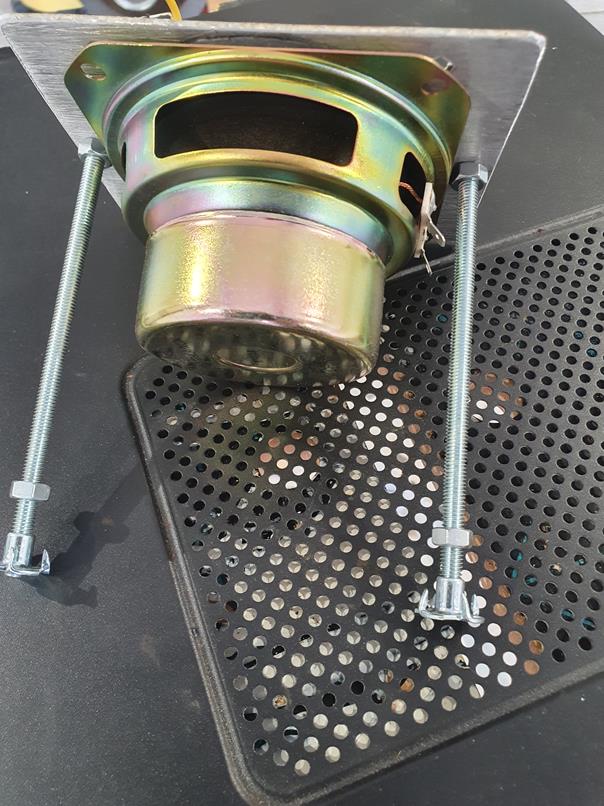

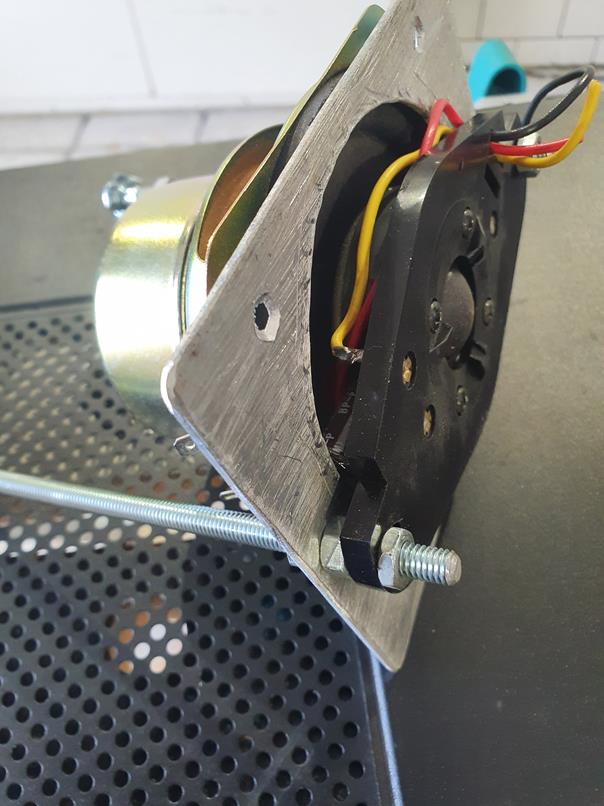

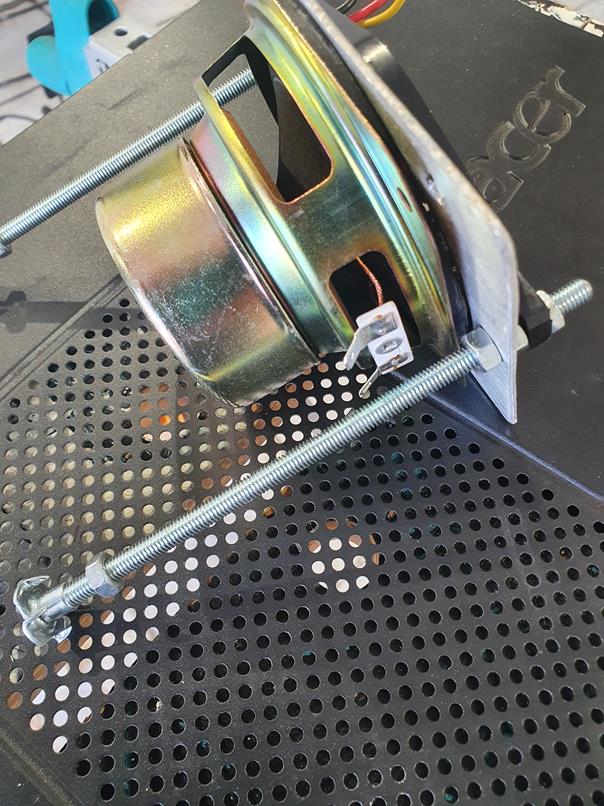

Det visade sig vara svårt att justera elementen när de båda satt fastskruvade i baffeln var för sig så jag byggde en fästanordning för elementen,Tyvärr har jag inga bilder när den sitter i lådan:
Mätningar

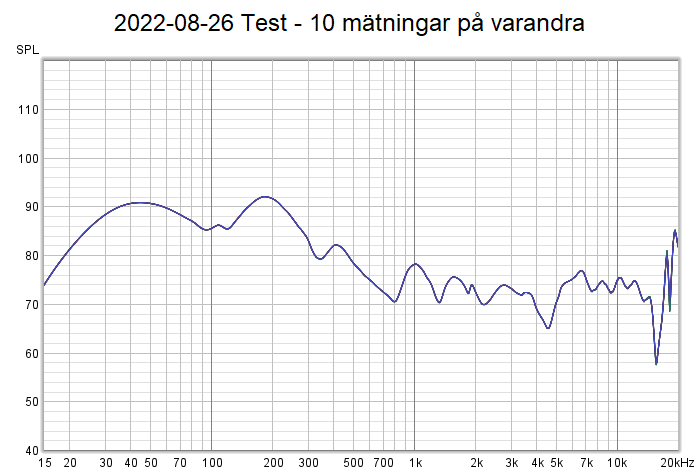

Första mätningen med bara baselementet. Gjorde 10 mätningar efter varandra med några minuters mellanrum för att se om den mäter exakt lika mellan varje gång. Som ni ser ser det ut som en mätning. Den mäter alltså exakt lika mellan varje gång:

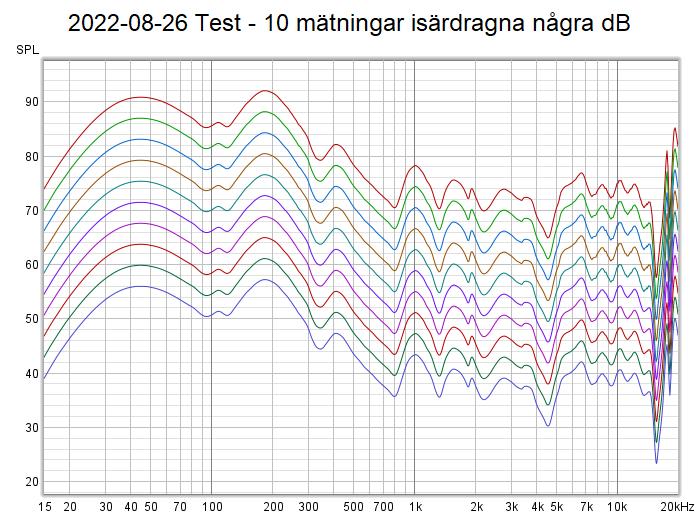

Här har alla mätningarna dragits isär:

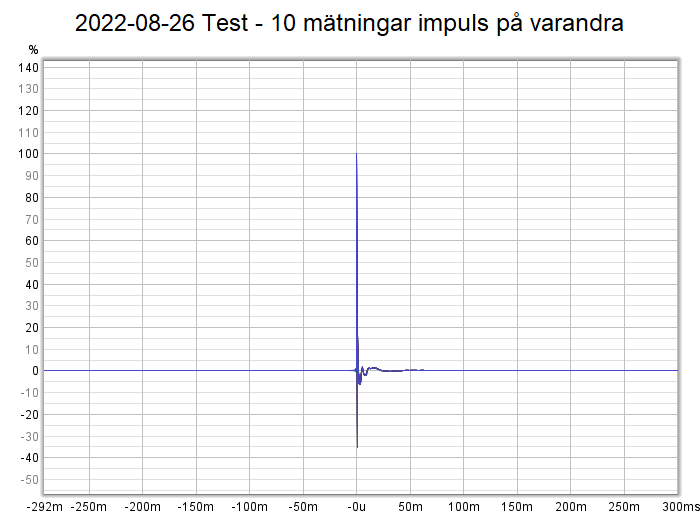

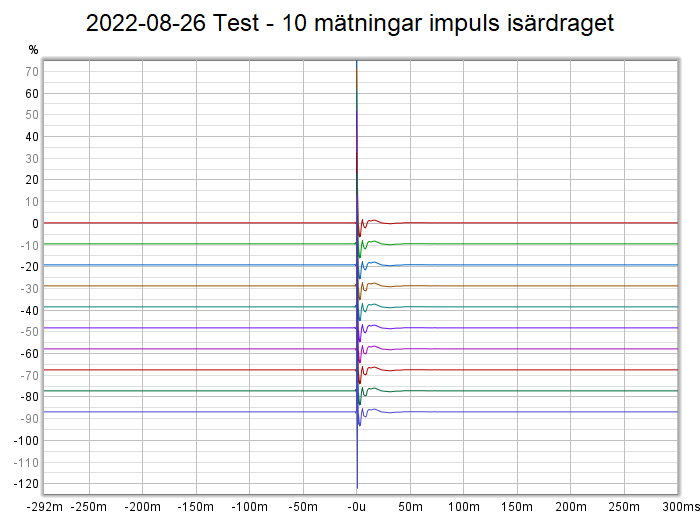

Impulsen för ovanstående mätningar:
Impulsmätningarna har dragits isär:

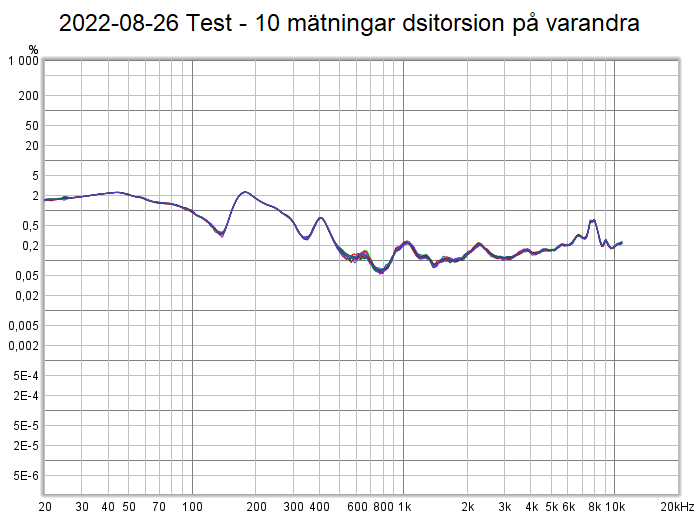

Distorsionen för ovanstående mätningar, Distorsionen är lite för hög under 300Hz:

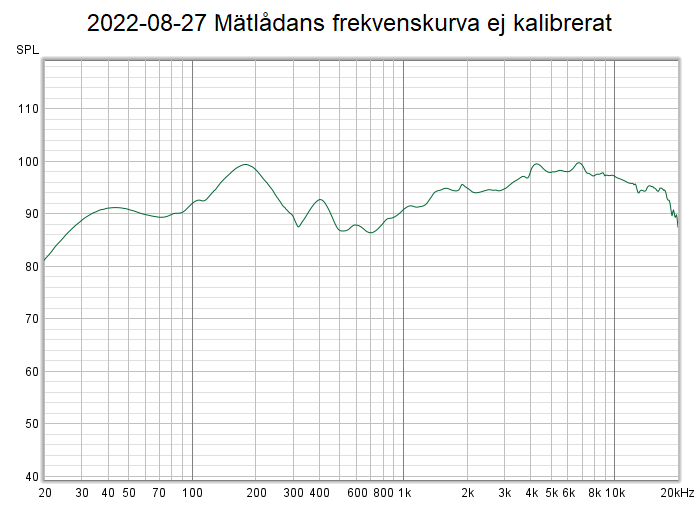

Med diskanten inkopplad:
Gjorde en del justeringar av dämpmaterial och filten framför baselementet:

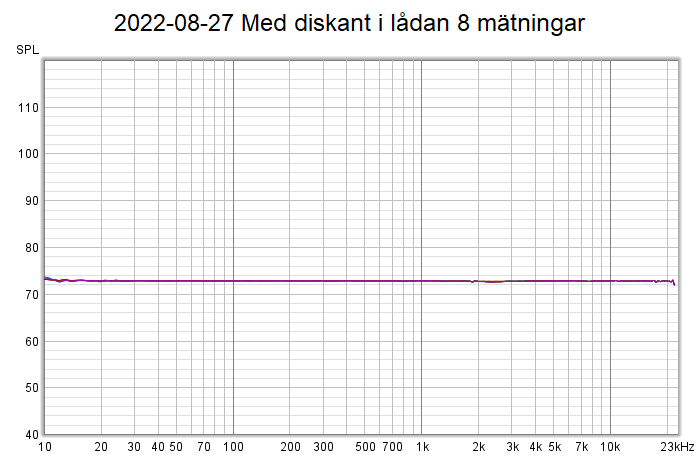

Gjorde en kalibrering av lådan som man normalt gör med ljudkortet och mätte 8 gånger efter varandra. Det är viktigt att frekvensen blir helt rak för annars går det inte kalibrera mikrofoner:

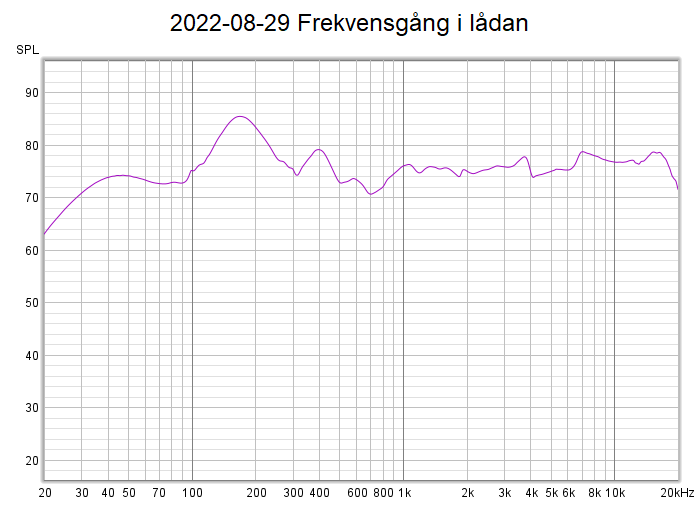

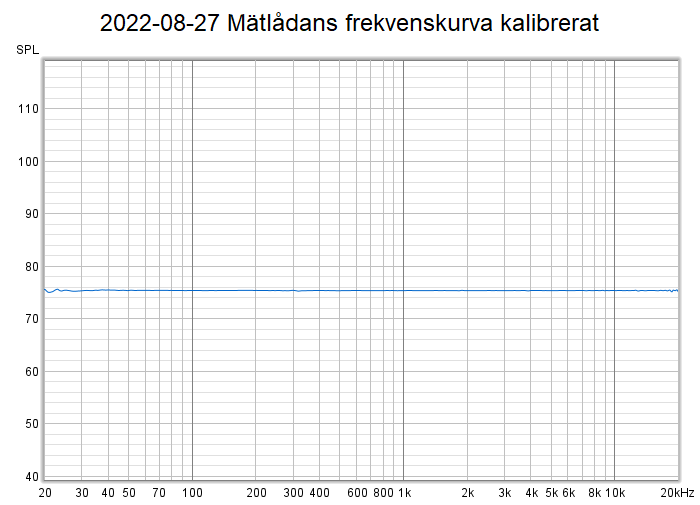

Justerade en del för bästa kalibrerad frekvenskurva:

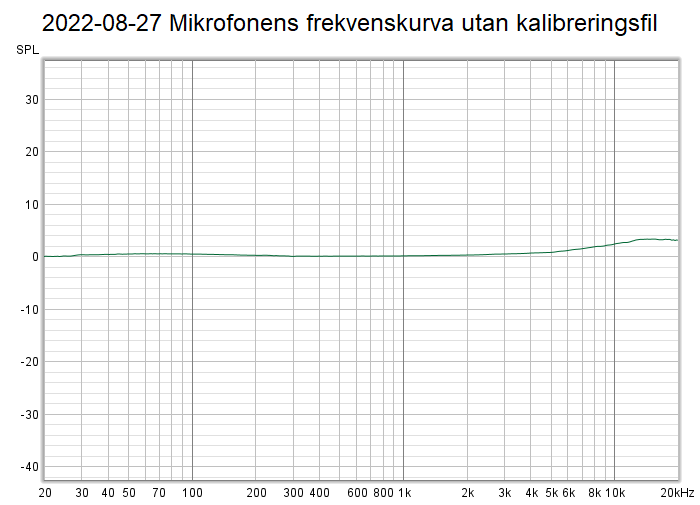

Testade att mäta upp min mikrofon. Stämmer exakt med min mätkurva från kalibreringslaboratoriet:
Justerade ytterligare med diskantens delningsfilter och några motstånd:

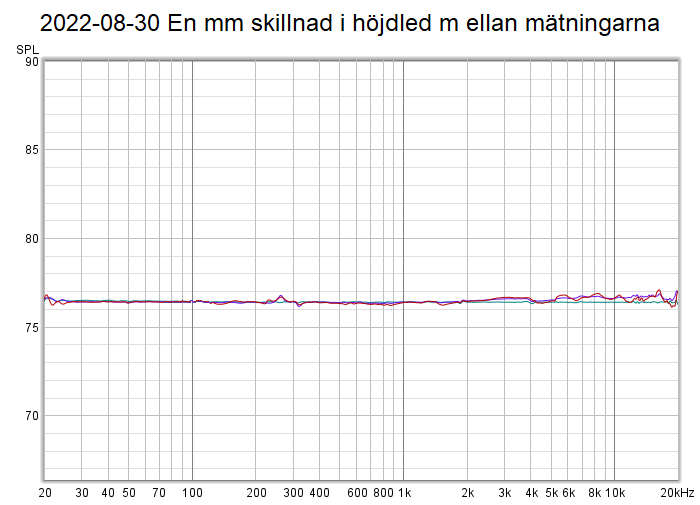

Det är oerhört viktigt att mikrofonen hamnar på exakt rätt plats mellan varje mätning. Här är tre mätningar där en mätning är kalibreringskurvan och de andra två skiljer en mm upp och ner:

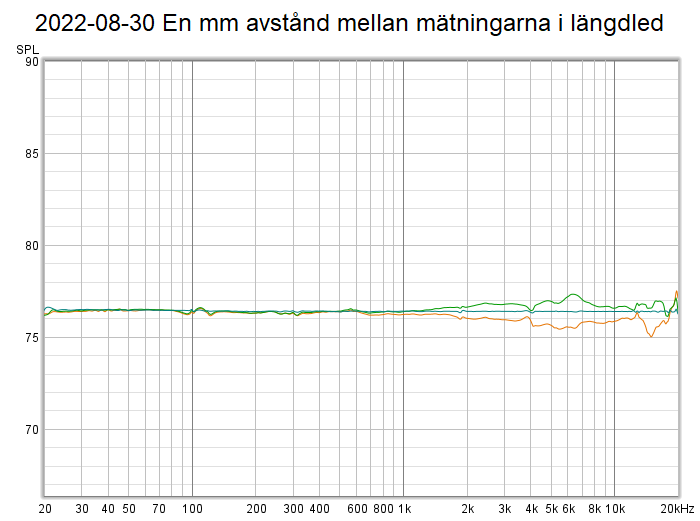

Samma som ovan men med en mm skillnad i längdled:

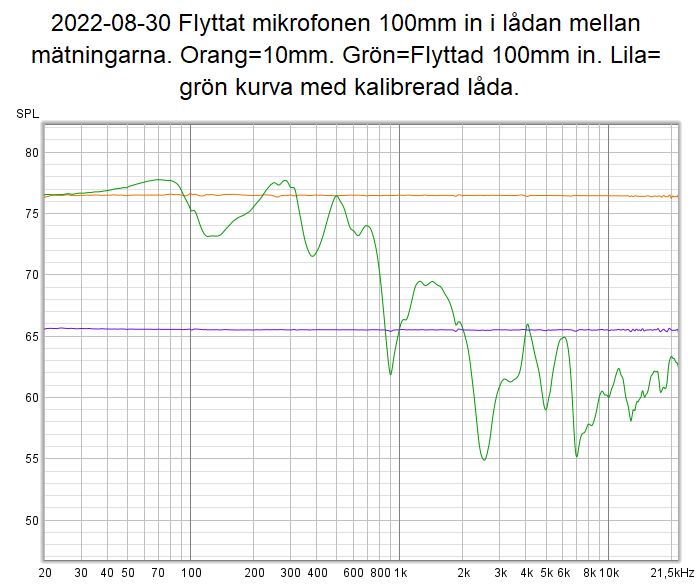

Flyttat in mikrofonen med olika avstånd mellan mätningarna:

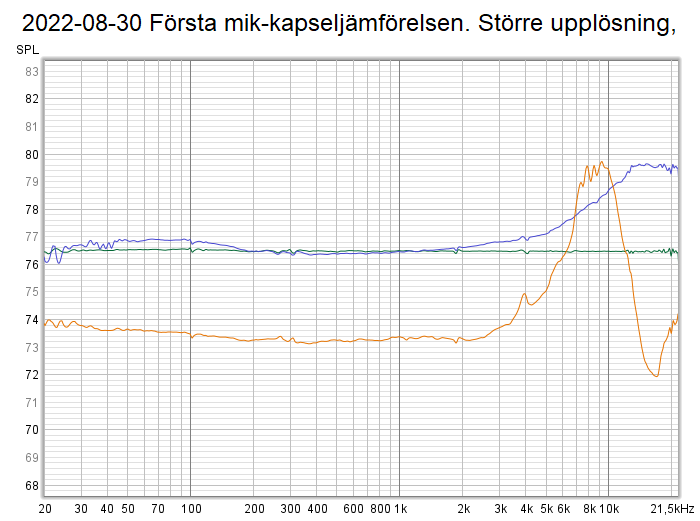

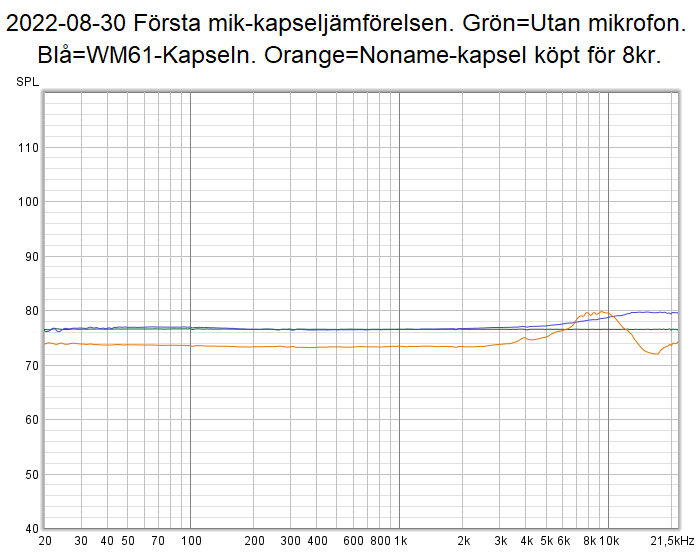

Två mikrofoner uppmätta. Blå kurva är en Pioneer WM61 och den oranga är en 9kronors nonamne-kapsel placerad i ett likadant mikrofonrör som WM61. Upplösningen är betydligt större än tidigare mätningar:
Här med samma upplösning som övriga mätningar:
Efter att jag mätt en hel del under ett par veckor kan jag konstatera att luckan är för liten, det är svårt att placera mikrofonerna exakt lika varje gång och frekvenskurvan i de lägre registret sjunker för mycket ner till 10Hz. När frekvenskurvan sjunker ner 20-30dB vet man inte vad man mäter. Det kan vara 100% distorsion. Därför tog jag beslutet att den färdiga kalibreringslådan måste bli större med en sammanhållen volym och en öppen baksida för elementet för att nå längre ner i frekvenskurvan med kanske -10dB vid 10Hz.
