MIKROFONSKÅP-1

Min första mikrofonkalibreringslåda. Man mäter upp mikrofonerna genom en högtalare inne i ett väl dämpat skåp.
De första mätningarna visade att det var för lite dämpmaterial i förhållande till lådans storlek (250 liter) dessutom är det kallt på vintern att jobba i garaget med sådant, därför lade jag ner projektet och gick vidare med en annan typ av låda mer lämpat att använda inomhus.

Så här går det till:

  1. Man mäter elementet med en kalibrerad mikrofon och får ut en mätlista
  2. Mätlistan laddas in i mätprogrammet för att sedan justera alla kurvor till raka
  3. Man sätter in mikrofonen som skall mätas och får ut mikrofonens exakta mätkurvor

Så här byggdes den

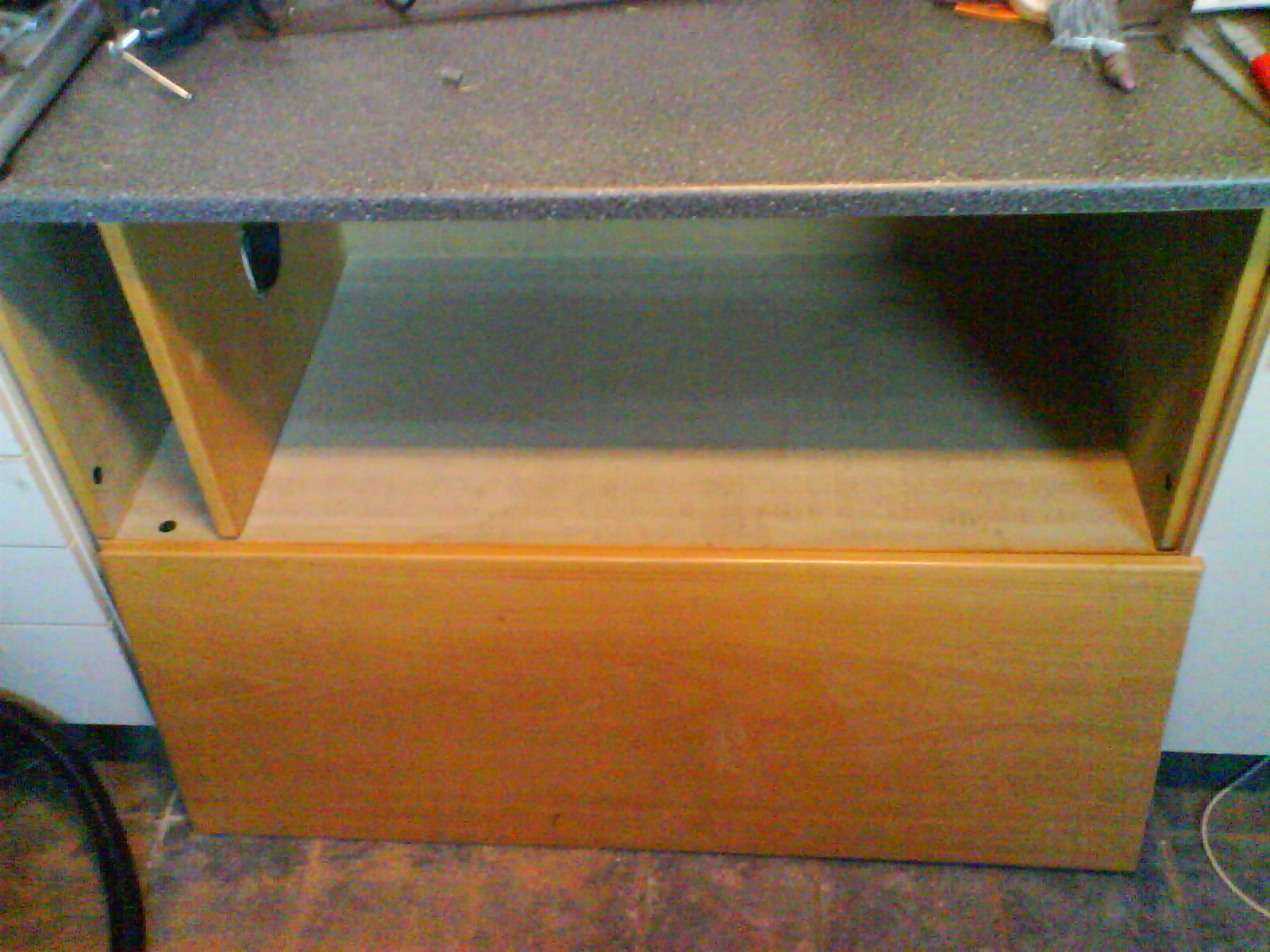

En låda skruvas ihop med en avskild låda för elementet och en dörr på gångjärn.

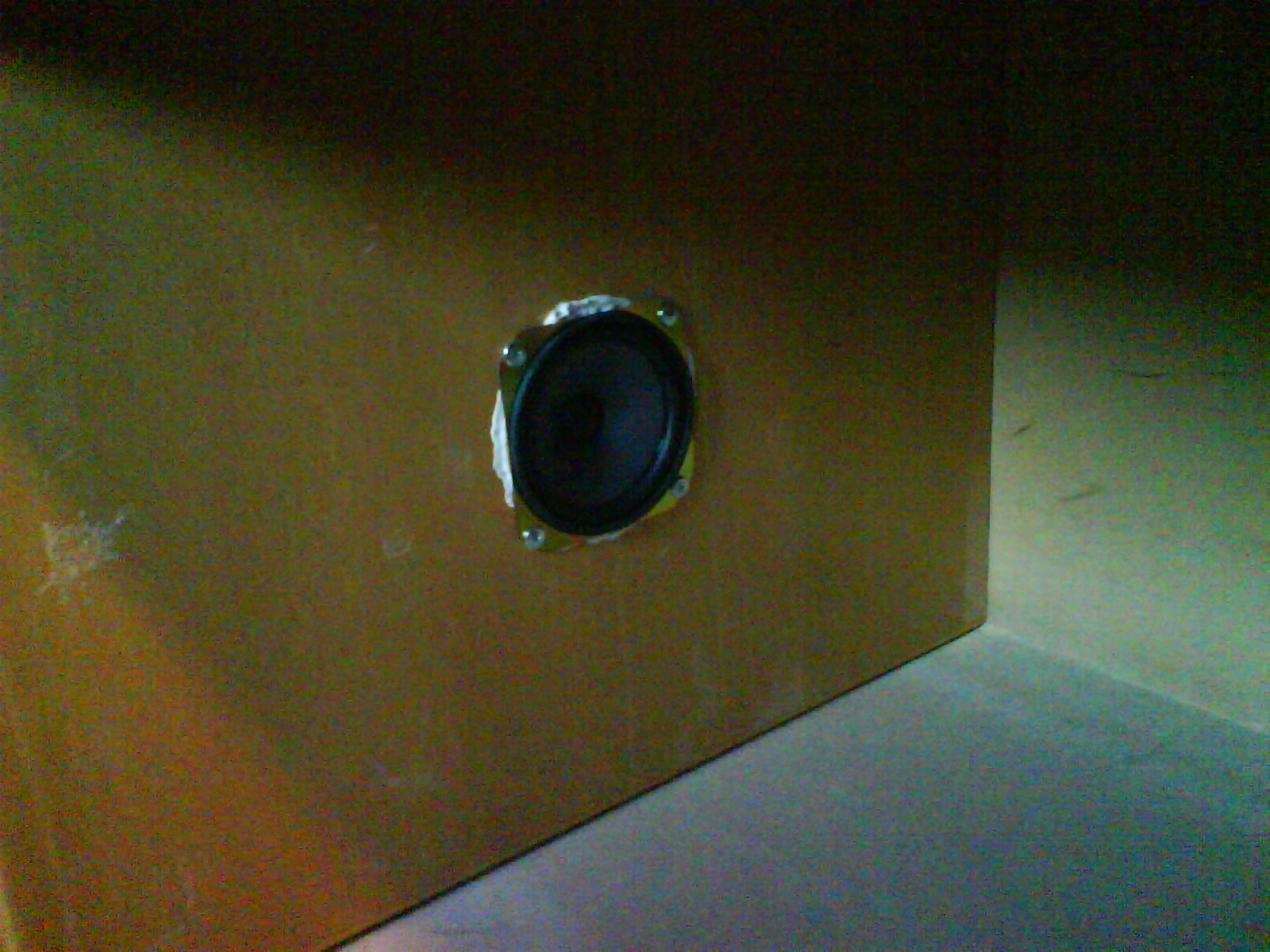

Elementet i närbild som tätats ordentligt











Elementets låda

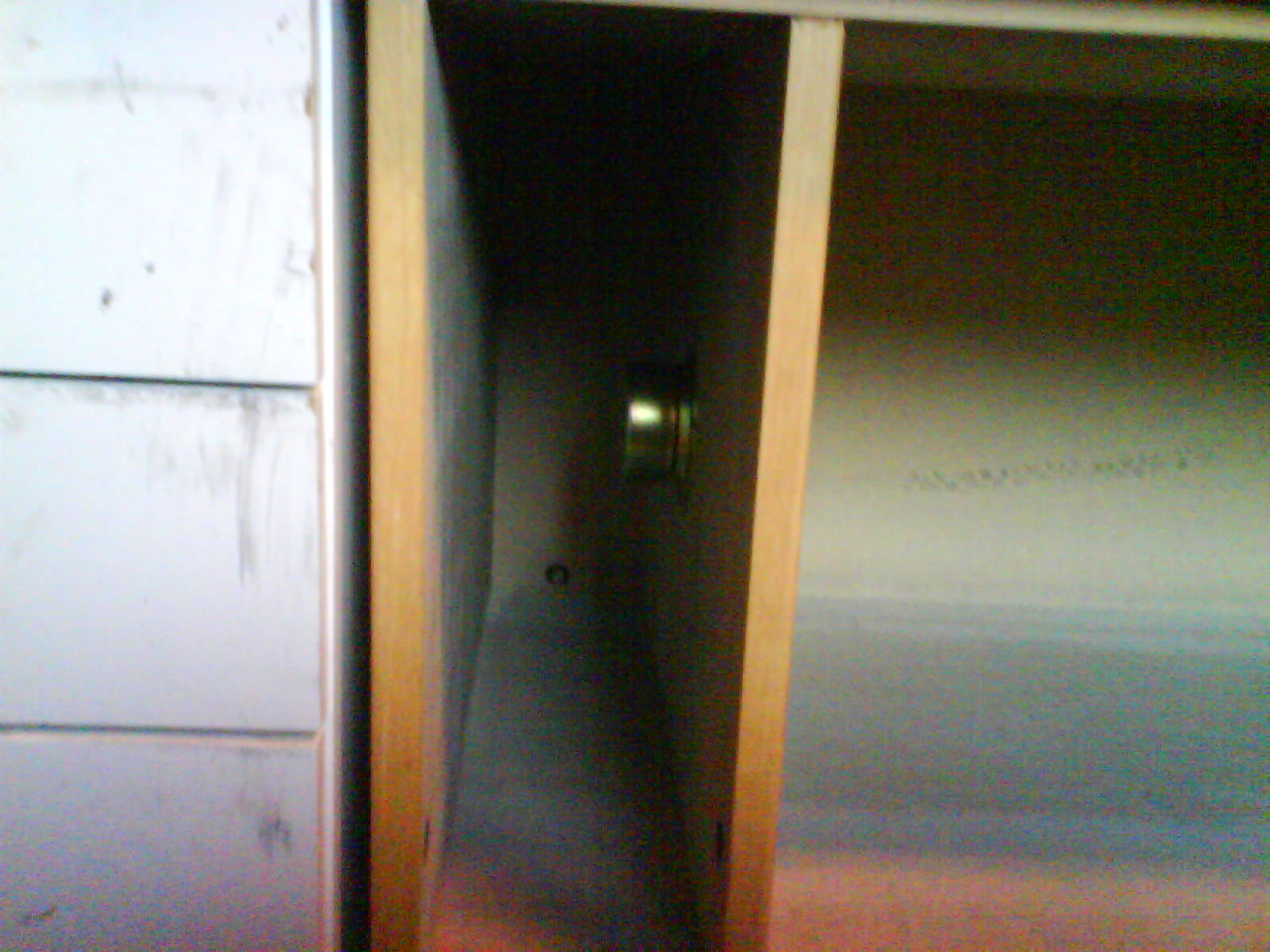

En bit ifrån. Alla fogar tätas omsorgsfullt (gjordes efter denna bild)











Mätdelen av lådan kläs i fårull och över det med skumplast.

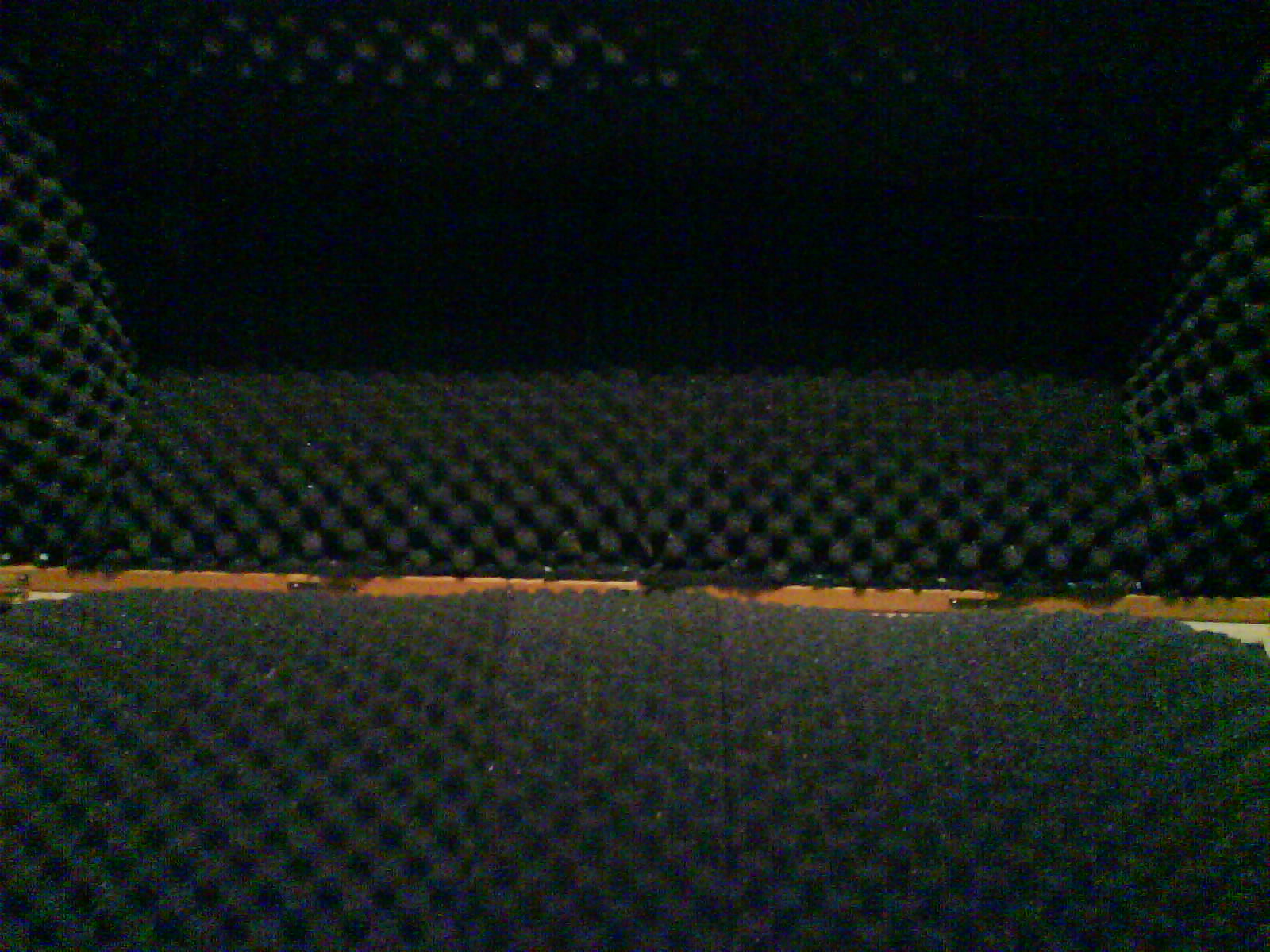

Närbild må mätdelen av lådan. Det går en aluminiumrör från höger på bilden justerbart in i lådan (är inte med på dessa bilder).  I ändan av aluminiumstången finns ett fäste för mikrofoner som mikrofonen som skall mätas fästs på. Därefter trycker man röret med mikrofon in mot elementet så att själva mikrofonen befinner sig 10 mm från elementets centrum. Sedan mäter man.

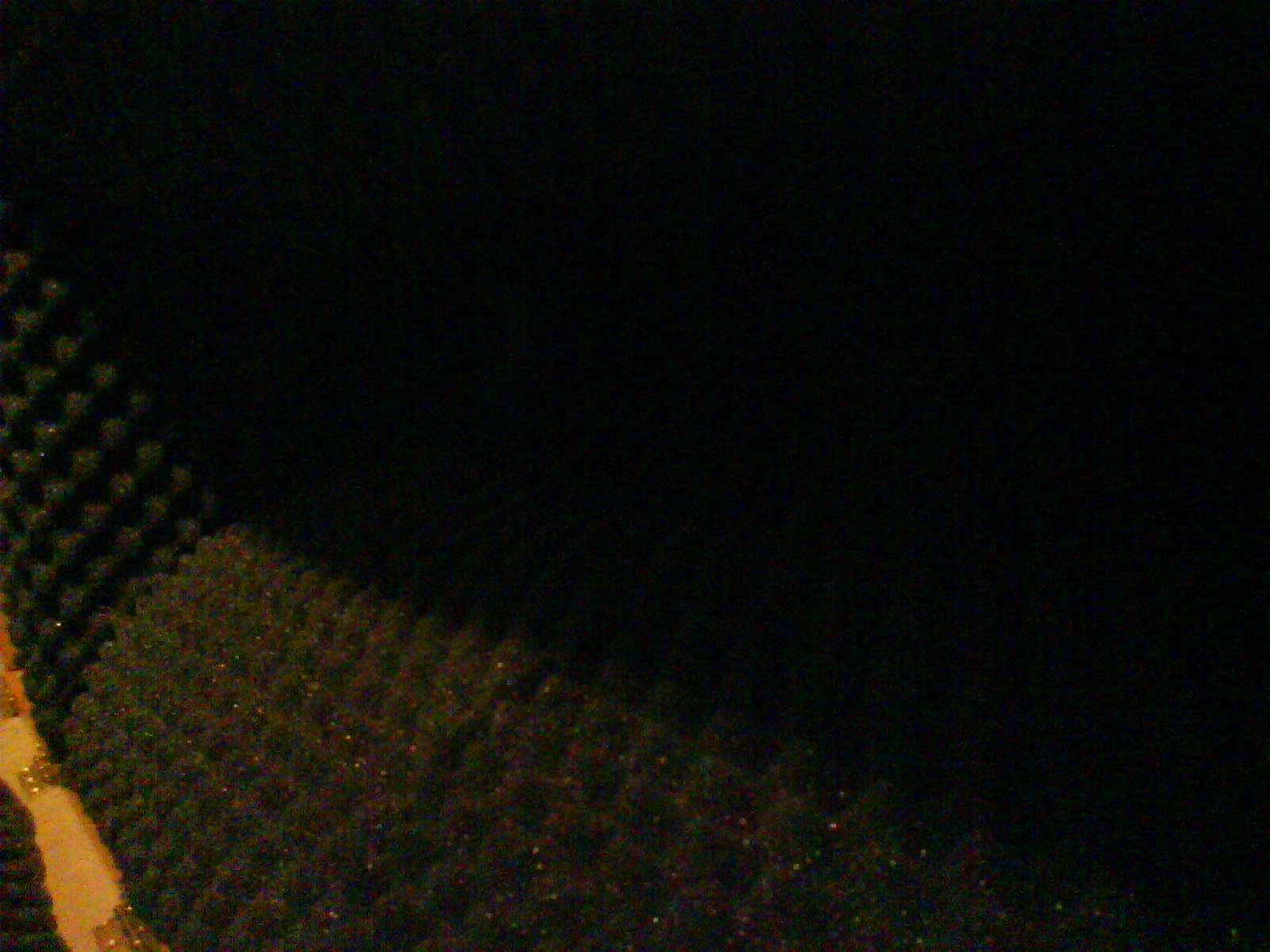

Närmare (hade dåligt ljus när den fotades)
