Slutsteget DollaTek TPA3116D är ett digitalt slutsteg med singelspänning för en hundralapp på amazon.se. Meningen var att den skulle testas med 24v spänning men det gick inte att få upp den i mer än 21.5Volt. Slutsteget ser ut att vara välbyggt och som vanligt med fabriksbyggd elektronik, är det snyggt och fint.
Vad säger annonsen
DC 12V-26V TPA3116 D2 förstärkarkort, mono-kanal 100 W utgång, 100 W förstärkare gör-det-själv; lågt brus, låg distorsion, högt tryck;
TPA3116 D2-enheten ger omfattande skydd mot kortslutning, övertemperatur, överspänning, underspänning och DC-fel.
Använder TPA3116 D2-chip, brett spänningsintervall: 12 V till 26 V, effektiv D-klassdrift, både mer än 90 % energieffektivitet och egenskaper för låg tomgångsförlust.
Som vanligt, att få upp den i 100Watt är en extrem överdrift!
Låg distorsion har den inte och lågt brus har den inte heller. På båda punkterna är det precis tvärt om. Vad ”högt tryck” är för variabel har jag inte en aning om. 12-26Volt klarar den inte, snarare 17 till 21.5Volt som jag visar här nedan.
Gick inte att få upp den i 24v

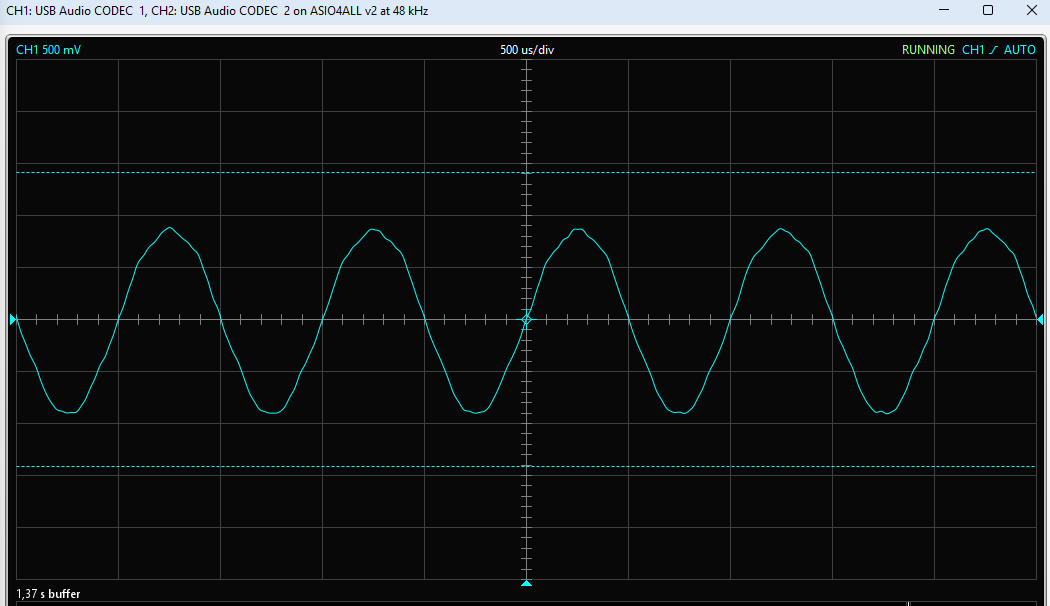

Jag testade först med 12v som skall vara lägsta spänningen för slutsteget:
Som synes ser inte sinus ut att må bra.

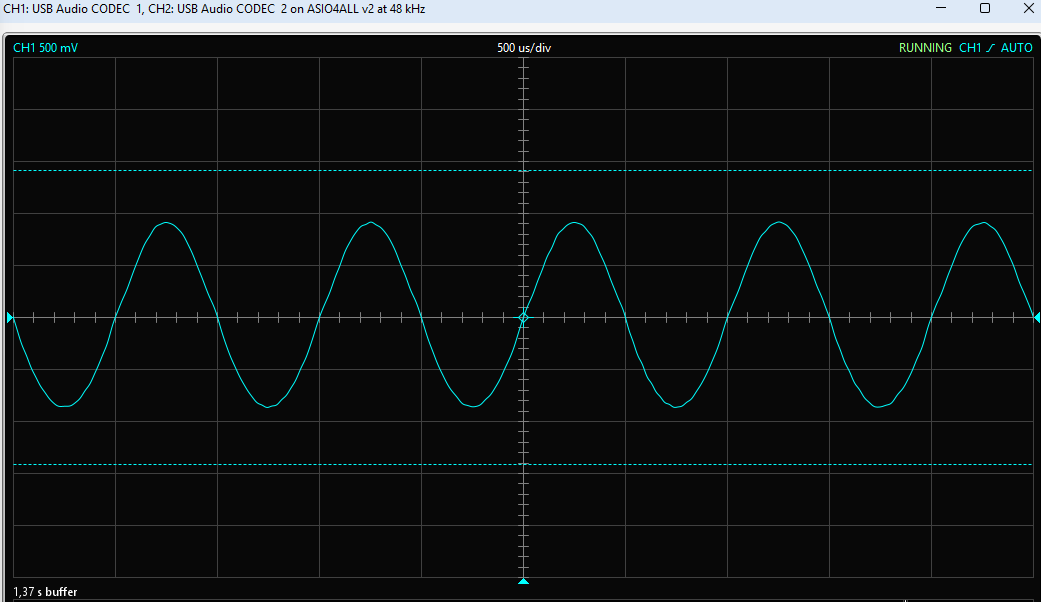

Jag skruvade upp spänningen till en nivå där sinus ser bra ut:
Sinuskurvan börjar se någorlunda bra ut (ser aldrig bra ut vid någon spänning egentligen) först vid 16,87Volt. 12Volt som utlovas vara den lägsta spänningen skulle ge 20-30% distorsion.

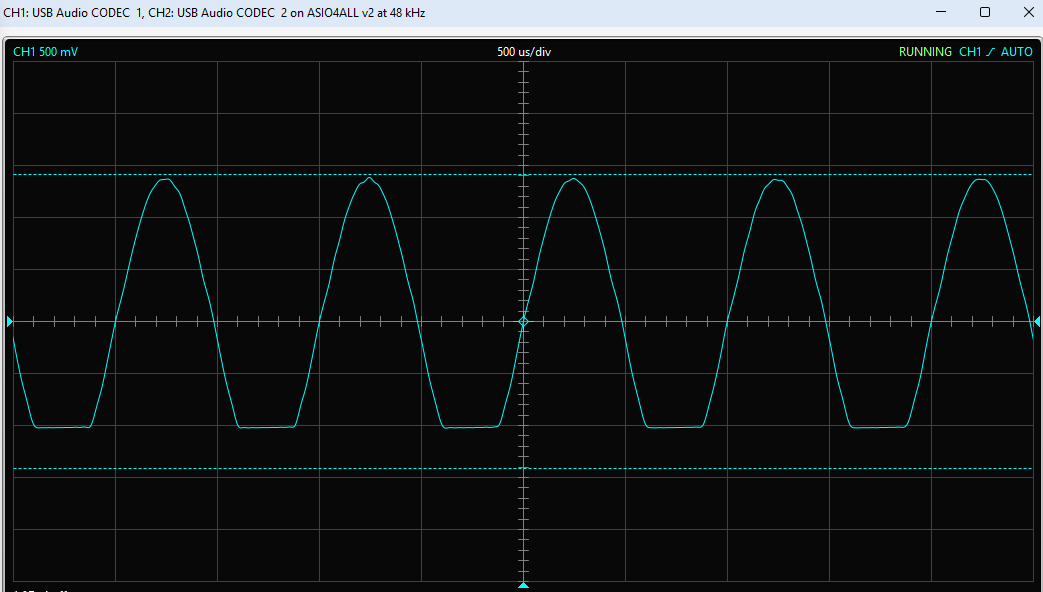

Vi fortsätter att vrida upp spänningen och här har vi nått 26Volt, dvs den utlovade högsta spänningen:
Som det syns i bilden är 26v för mycket för slutsteget.

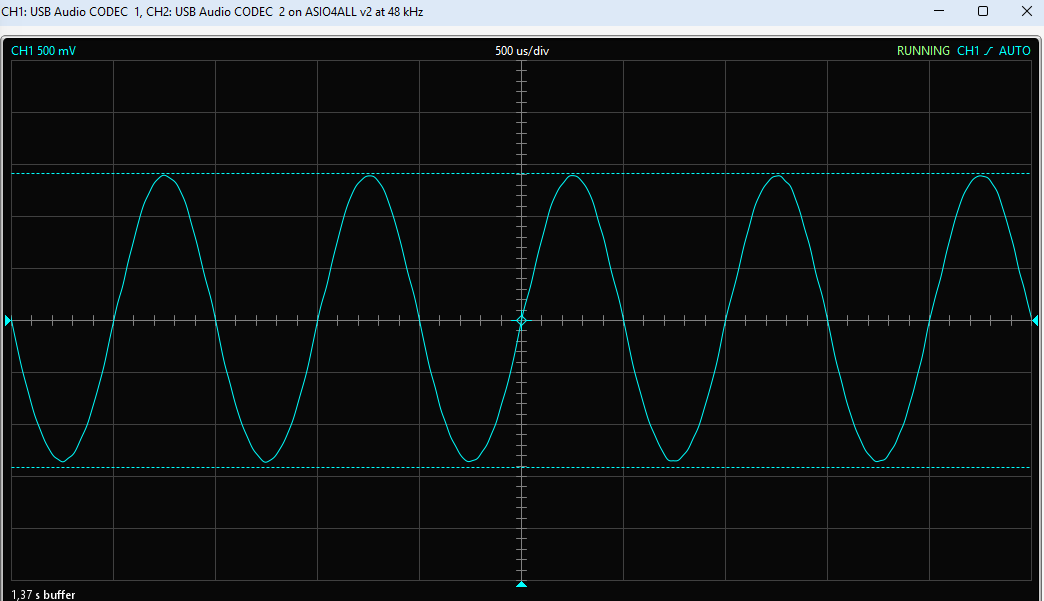

Vi drar ner spänningen till den nivå där sinuskuvan ser bäst ut:
Nu börjar det arta sig! Vi är nu nere på 21,5Volt.
Detta slutsteg klarar alltså från 17 Volt till 21 Volt (avrundat) och inte 12Volt till 26Volt. Egentligen klarar den ingen spänning alls eftersom jag inte kan få sinuskurvan helt symmetrisk och jämn någonstans under voltskalan. Bilden här ovan är den bästa jag kan få fram. Tittar man noggrant på den syns kantighet och osymmetri.
Mätningar
Som vanligt med digitala slutsteg kan man få ut mycket effekt under låg spänning. Men THD 5% vid normal lyssning och snälla 8ohm är direkt underkänt. Jag tog inte med bruset för då skulle man inte se frekvenskurvan, så högt brus är inte godkänt alls:
Samma mätning men med 4ohm ger hela 17Watt ut med bara 21,5Volt spänning är extremt bra men det dras ner av en THD på 2%. THD toppar på 26% vid de allra lägsta nivåerna:

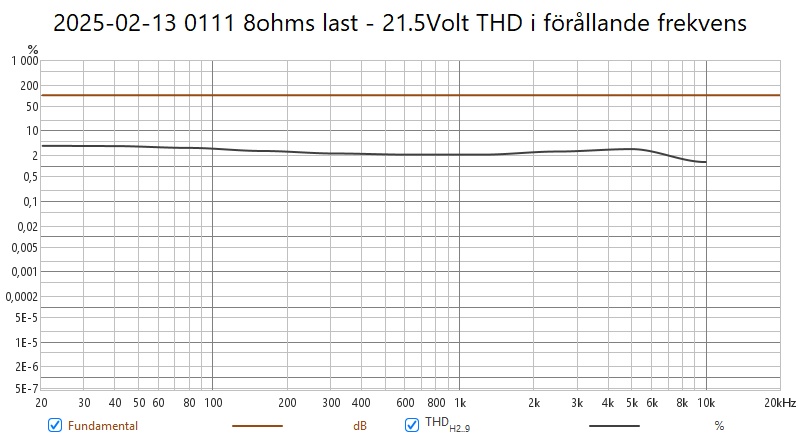

THD vid den nivå där THD är som lägst med 8ohms last:

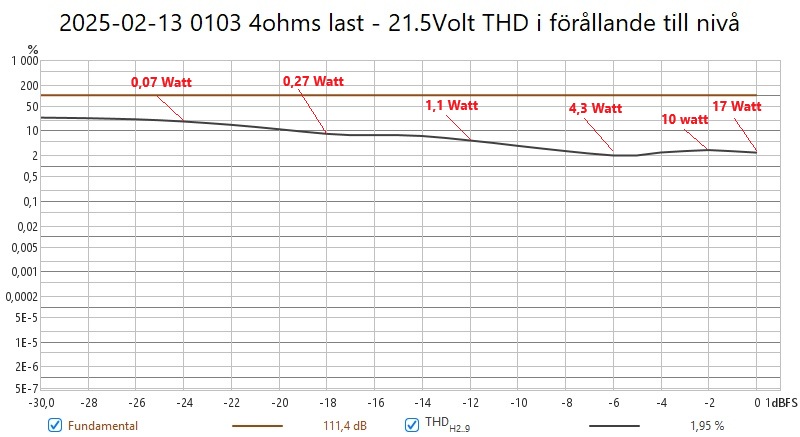

THD vid den nivå där THD är som lägst med 4ohms last:

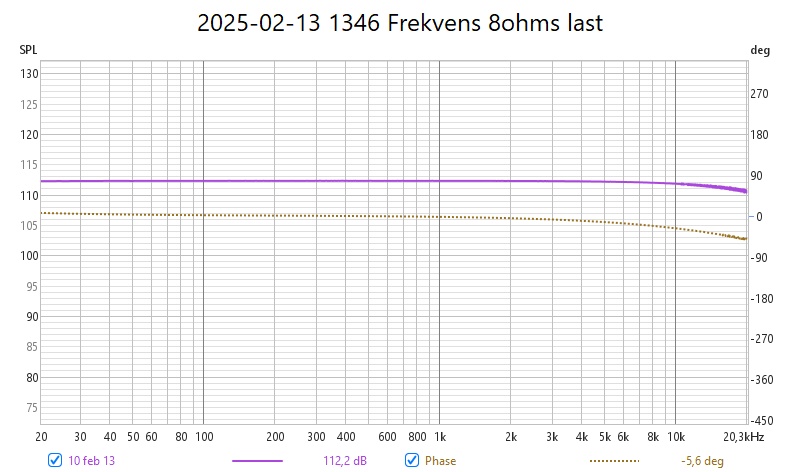

Frekvenskurvan i 8ohm där det är lägst THD:
Kurvan faller av vid högre frekvenser och visar en spretighet som tyder på självsvängning vid högre frekvenser.
Slutsats
Enligt IC-kretsens tillverkare skall detta slutsteg klara 30Volt och en THD på omkring 0,1%. Det antyder att slutsteget inte är helt enligt tillverkarens anvisningar alternativt att någon eller några komponenter inte har det påstämplade värdet på så sätt att slutsteget inte fungerar som tänkt. Det utesluter inte andra identiska slutsteg från samma tillverkare skulle vara lika dåliga. Detta kanske är ett typiskt ”Måndagsexemplar”.
UPPDATERING
Jag fortsatte med att experimentera med spänningen. Jag sänke nivå in till slutsteget och ökade spänningen. Jag fick öka känsligheten rejält in till ljudkortet för att få en rimlig mätnivå. När jag mätte så fick jag ner distorsionen till 1,3% i mitten av skalan och 5% i ytterkanterna. Priset för detta var ca 30% lägre uteffekt.
