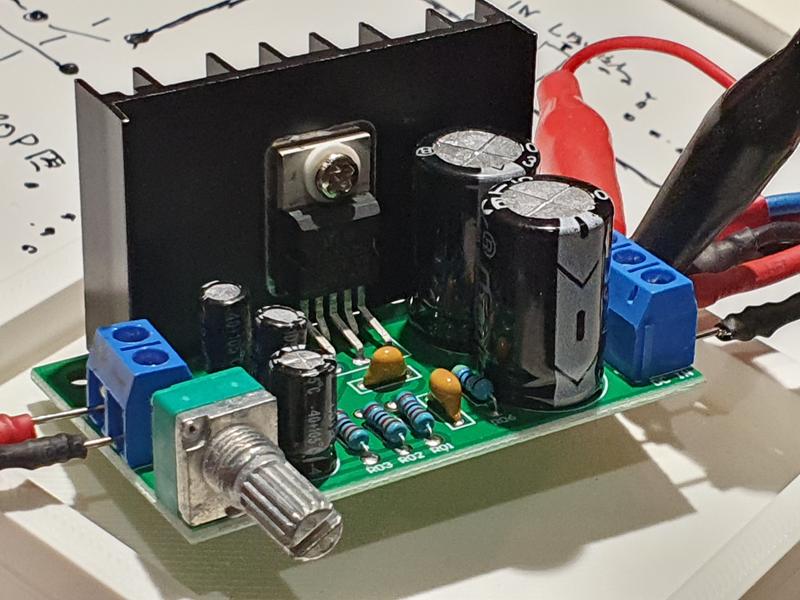

TDA2050 singel 24v från LiebeWH har lite för låg ström för denna mycket kapabla krets. Tyvärr är just detta slutsteg kopplat på ett sätt att den inte kan använda mycket mer än 24v. Normalt skall man kunna använda 50Volt och då helst med dubbelström, dvs +25 och -25 Volt. Med det sättet och den spänningen skulle man komma upp i helt andra nivåer.
LiebeWH är en del av företaget Shenzhen Yibai Network Technology Co., Ltd.
Så här säger annonsen om slutsteget
Effektförstärkarkortets spänning är DC12-24V, strömmen är 1-2A, om du behöver 24V, se till att strömmen är mindre än 500MA.
Ljudisolerad högtalarkortmodul, med potentiometer volymkontrollspelare, lätt att justera.
Tillverkad av utmärkta komponenter, produktens prestanda är stabil och pålitlig, och livslängden är lång.
Enkel effekt mono effektförstärkarmodul med packning, lämplig för en mängd olika ljudutrustning.
Effektförstärkarmodulen är kompakt, tar inte upp plats för installation, med stor praktisk funktion. Specifikation: Artikeltyp: Förstärkarmodul Spänning: 12V-24V Ström: 1-2A, om du behöver 24V, se till att strömmen är mindre än 500MA
Högtalarmotstånd: 4-8R
Uteffekt: 5-120W
Utgångsimpedans: 4-16Ω
Produktstorlek: Ca. 60 x 35 x 40 mm / 2,4 x 1,4 x 1,6 tum (utan potentiometerhandtagslängd).
Inte lämplig för mobiltelefonljudkälla och strömförsörjning för lastbilar (inte högre än 24V 500MA strömförsörjning), dålig ljudkällasanslutning påverkar ljudkvaliteten
Kretsens positiva och negativa poler måste anslutas korrekt, annars kommer kortet att skadas
Strömförsörjningen kan inte överbelastas, annars kommer den att skada eller bränna ut effektförstärkarkortet

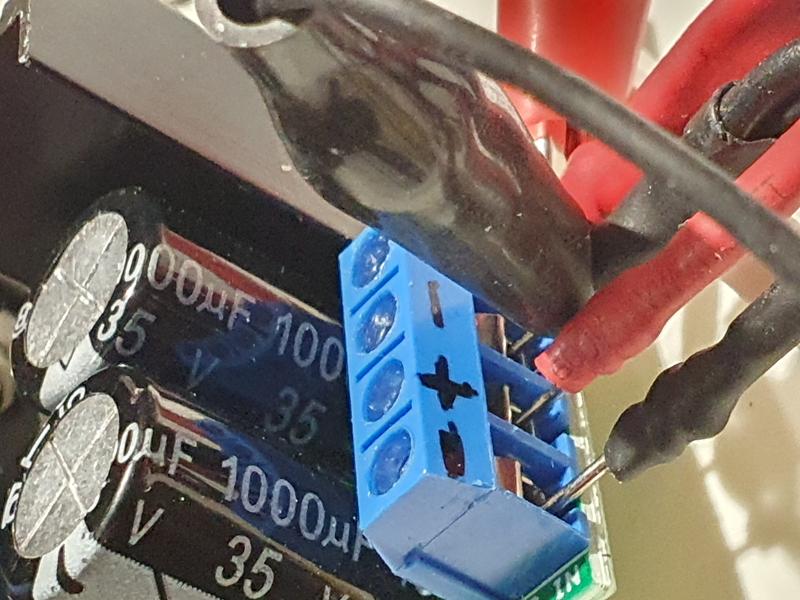

Nåja, 120 Watt’s effekt med max 24v är ”lite” i överkant, ärligt talat är det mycket i överkant även med 50v i spänning. Max 24v verkar bottna i kylflänsens storlek för TDA2050-kretsen klarar annars 50v. Strömmens elektrolyt klarar 35v vilket borde vara högsta spänningen den klarar i detta bygge med en fläkt på kylflänsen. En udda grej är att den där plastliknande kontaktytan som brukar sotta mellan IC-kretsen och kylflänsen verkar här vara ersatt av en bit Glimmer https://sv.wikipedia.org/wiki/Glimmer . Vi få se hur det går för jag tänker vrida upp denna till 36v.
Kopplingsschema

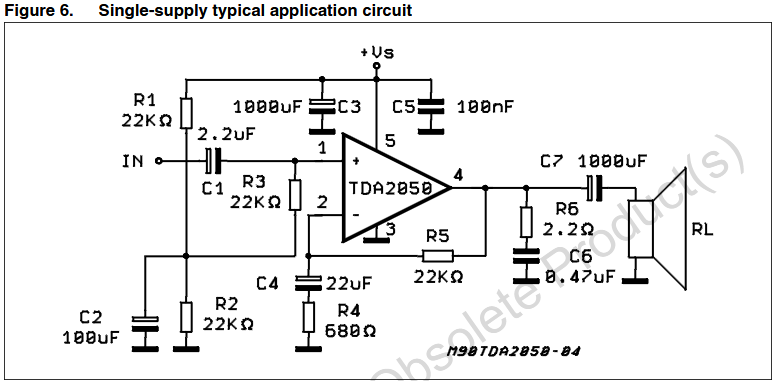

Förstärkarens schema verkar vara det som kretsens tillverkare rekommenderar:
Vattenstämpeln anger att kretsen inte längre tillverkas. Den slutade tillverkas år 2013 men det tillverkas kopior i Asien av den fortfarande. Tyvärr kallar många av pirattillverkarna TDA2030 för TDA2050 så det gäller att vara uppmärksam.
Mätningen
Jag drar upp signalen in till slutsteget tills den klipper. Därefter drar jag ner en aning tills den inte klipper. Ljudkortet mäter som bäst vid hög nivå därför skruvar jag upp utgångssignalen från förstärkaren till nära klippning av ljudkortet. Sedan mäter jag.

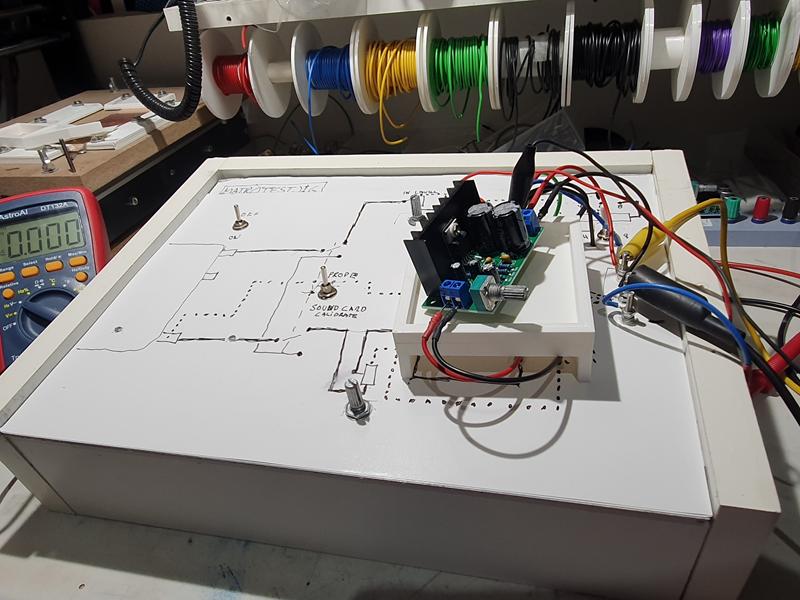

Slutsteget ligger inkopplad för mätning:
Jag kommer att mäta med 12v, 24v och 36v inspänning.
Resultatet 12 Volt mätt vid 1kHz
12v är en väldigt låg spänning för ett slutsteg men TDA2050 klarar det.

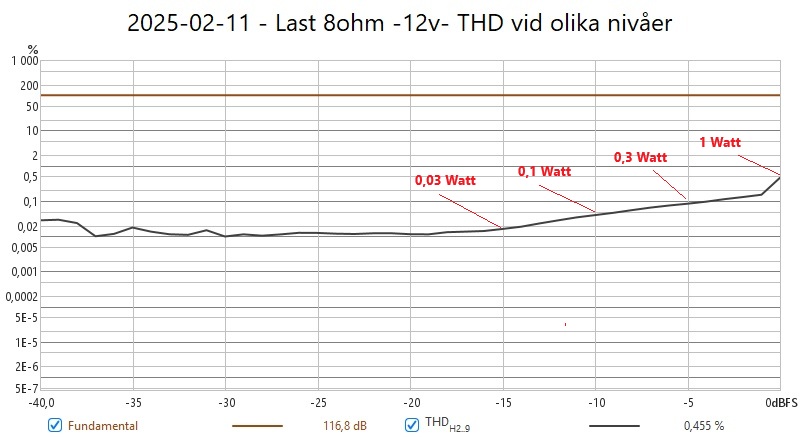

THD med 8ohms last vid olika effekter. 1 Watt är max effekt innan klippning:
1 Watt låter inte mycket men är mycket när man lyssnar på musik. Förmodligen använder man max hälften av det vid lyssning.

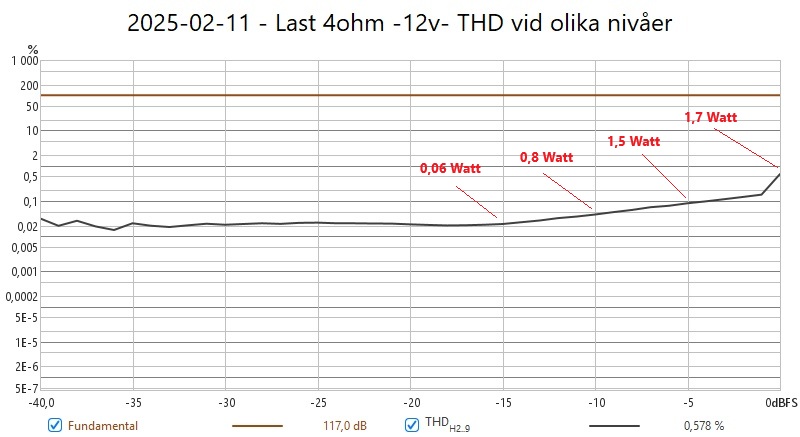

Som ovan men med 4ohm. 1,7 Watt är max effekt innan klippning:

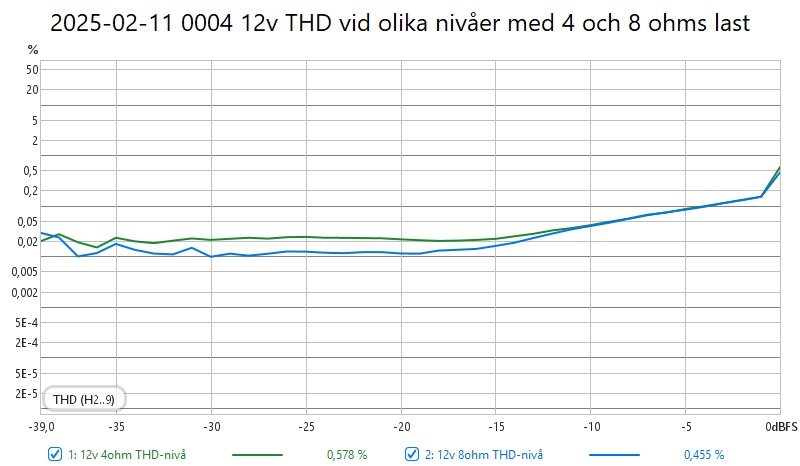

Jämförelse 4- och 8ohm:

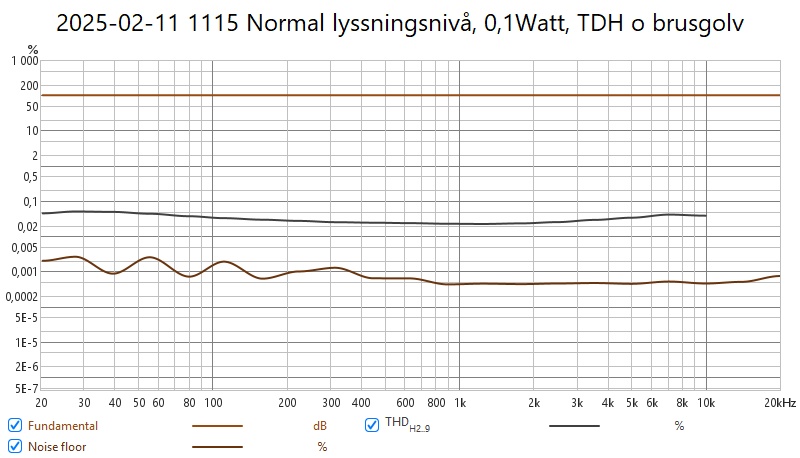

Normal lyssningsnivå, 0.1Watt som brukar ge 80-85dB ut med 8ohms last:

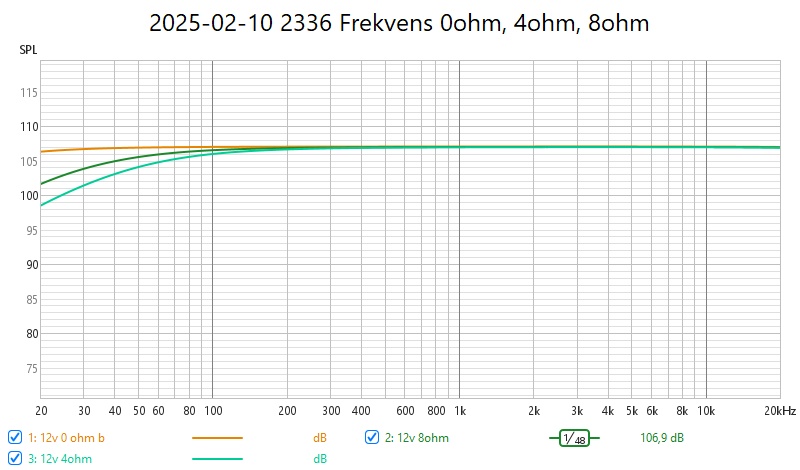

Frekvensgång med olika laster:
För liten utgångskondensator orsakar kraftigt fall under 100Hz.
Ett fullt potent slutsteg i små apparater med låg distorsion.
Resultatet 24 Volt mätt vid 1kHz

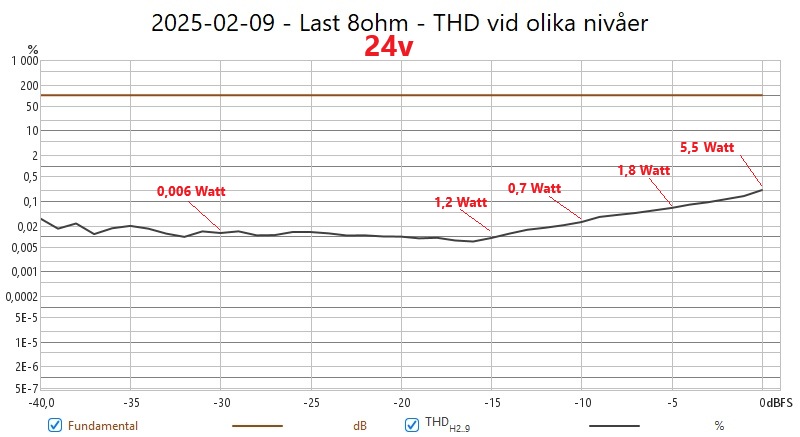

THD med 8ohms last vid olika effekter. 5,5 Watt är max effekt innan klippning:

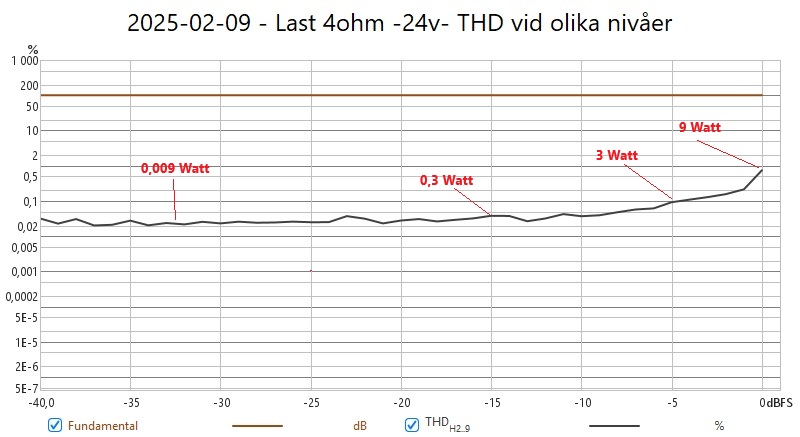

Som ovan men med 4ohm. 9 Watt är max effekt innan klippning:

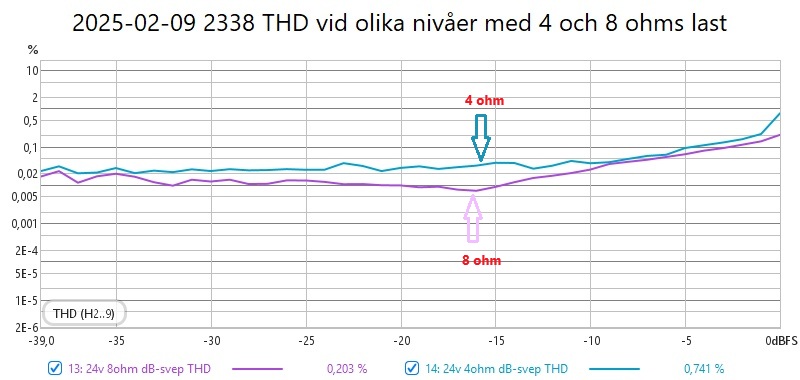

Jämförelse 4- och 8ohm:

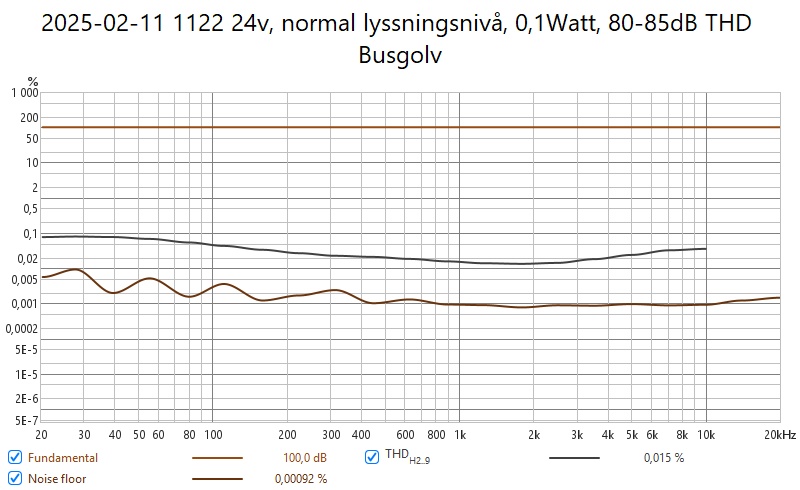

Normal lyssningsnivå, 0.1Watt som brukar ge 80-85dB ut med 8ohms last:
Längst ner ser man distorsion och brus i siffror vid 1kHz.

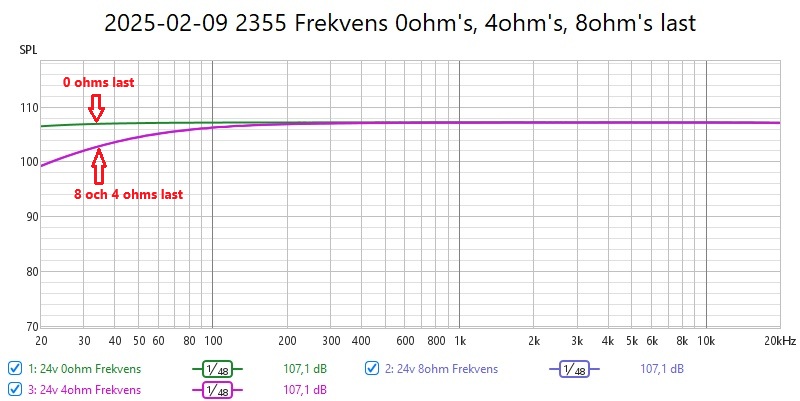

Frekvensgång med olika laster:
Här ser man att signalens utgångskondensator är på tok för liten. Fallet i nedre registret (-8dB till 20Hz) visar det. Kondensatorn borde vara minst 2000uF istället för 1000uF som nu.
I övrigt ett mycket potent slutsteg med låg distorsion för mindre hifi-apparater.
Resultatet 36 Volt mätt vid 1kHz (överkurs)
THD med 8ohms last vid olika effekter. 14 Watt är max effekt innan klippning:
Detta slutsteg orkar inte med 4ohm och 36v, 3.5 Watt sedan börjar den svänga vid högre frekvenser. Man skriver att den är för max 24v så de känner till det redan. Men den är kopplad exakt som IC-kretsens tillverkare anger så det är lite mystiskt att den inte klarar mer än 3.5Watt i 4ohm. Den borde klara 18-20Watt.
Slutsats
Detta slutsteg skall bara användas upp till 24volt vilket också tillverkaren anger. Den borde klara 50 volt eftersom den kopplats som IC-kretsens tillverkare anger. Jag misstänker att vid högre spänning än 24v med tung last måste den använda filter mot högfrekvenssvängningar som jag tror är problemet.
Jag testade med att lägga till en kondensator till på utgången så att sammanlagda värdet ökade från 1000uF till 2000uF. Frekvenskurvan blev rak i det lägre registret som tänkt med distorsionen ökade till 45%(!), förmodligen ännu mer självsvängning. Jag tror att konstruktören valt andra värden på ingående komponenter än vad IC-kretsens tillverkare rekommenderar just för att optimera slutsteget för 12 till 24 Volt.
Jag fick lägga till en rejäl fläkt för att kunna mäta med 36Volt. Slutstegets kylfläns blev tokvarmt utan.
I övrigt är detta en mycket potent slutsteg med låg distorsion och löjligt lågt pris (ca 50kr/styck färdigbyggd).
Hallå!!
Men varför ljuga om vilken effekt den klarar? 120 Watt!! Den klarar som mest med 4 ohm 9 Watt inom rimlig distorsion och 24 Volt spänning, dessutom gör den det bra. Men, 120 Watt….
