Switchat nätaggregat är inte alltid helt bra att använda till förstärkare. Konstruktionen av dessa nätaggregat, speciellt de billiga, skapar en förhöjd distorsion i ljudet från förstärkare, Jag har under en tid experimenterat med att filtrera bort skräpet i likströmssignalen utan att öppna nätaggregatet och pilla innanför skalet. Den modifiering jag gjort handlar om att ta hand om strömmen som kommer ur nätaggregatet.
Jag avråder på det bestämdaste att göra dessa modifieringar om man inte vet vad man gör.
Mätningar innan modifiering
Här har jag mätt bruset genom ett slutsteg mellan ett vanligt nätaggregat och det switchade som jag skall modifieras:
Grön linje = Switchat
Orange linje = Vanligt nätaggregat (=linjetrafo)
Som syns i grafen ovan lägger det switchade nätaggregatet till omkring 10ggr mer brus i signalen vid de högre frekvenserna.

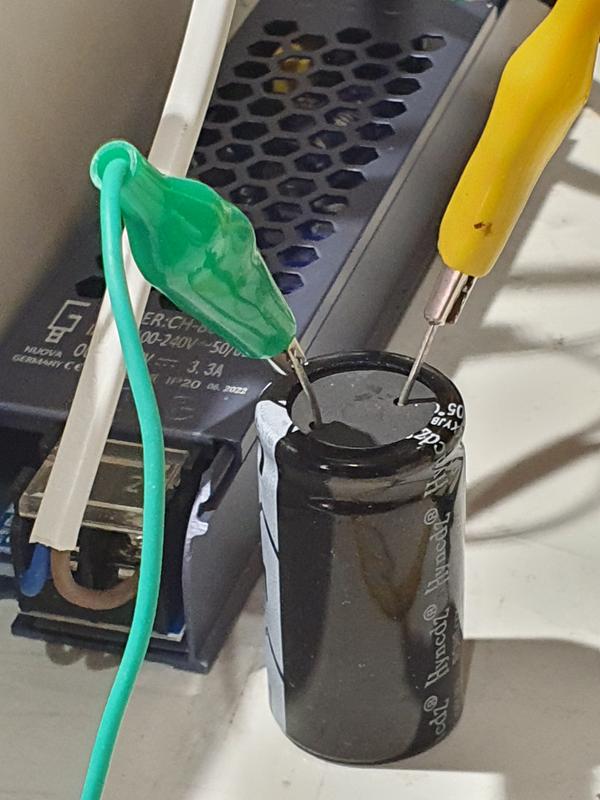

Jag börjar med att lägga till en kondensator mellan plus och minus på 6800uF. Skillnaden syns mellan den gröna, utan kondensator, och blå linjen, med kondensator. Den orange linjen är ett vanligt nätaggregat. Det blev en viss förbättring med denna kondensator:
Efter detta gick jag över till att mäta distorsionen genom slutsteget för att lättare se vart man hamnar med olika åtgärder.

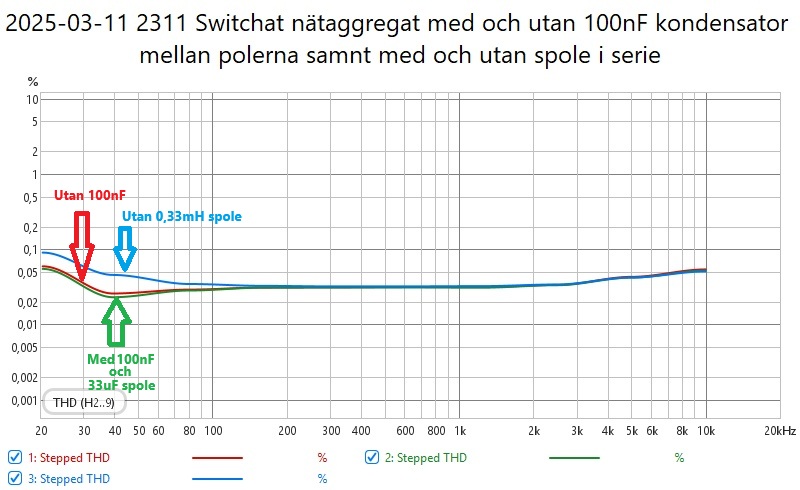

Genom en del tester av olika kopplingar och komponenter kom jag fram till att en liten kondensator på 100nF parallellt direkt på utgången minskar distorsionen längst ner och högst upp i registret något.

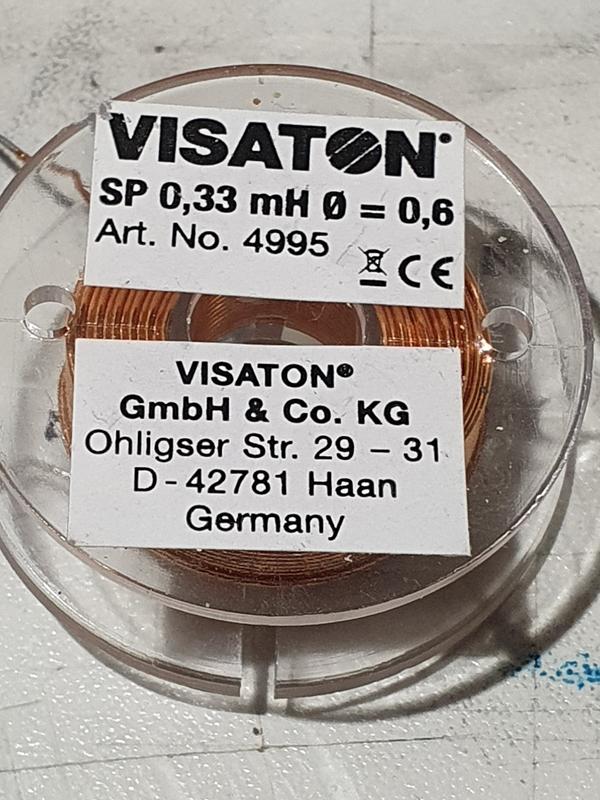

En spole i serie på 0,33mH minskar distorsionen i de lägre registret markant.

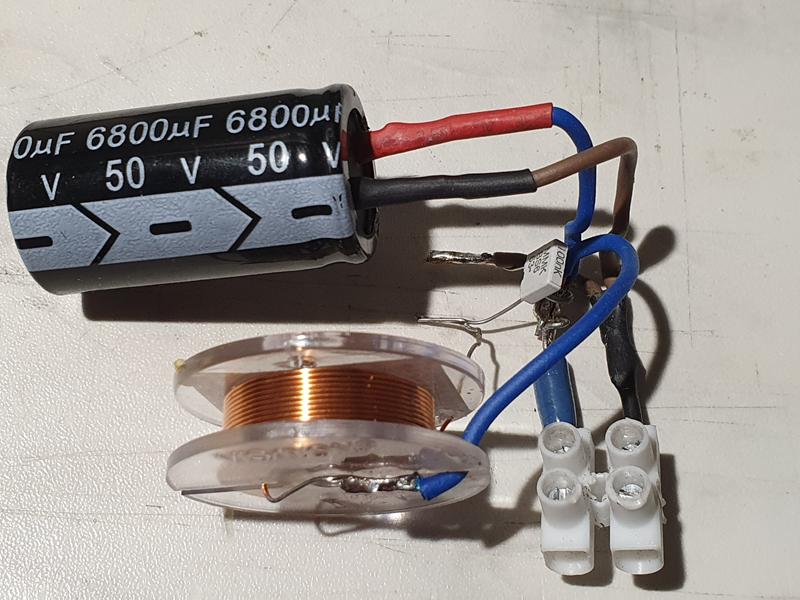

När jag mätte använde jag tunna kopplingstrådar med 0,1ohms motstånd för att koppla in spolen. När jag bytte dem till kraftigare kablar försämrades distorsionen över hela frekvensregistret något. Det löste jag med att lägga in ett motstånd på 0,1ohm i serie för att motsvarar de tunna kopplingstrådarna (har ingen graf som visar skillnaden här):

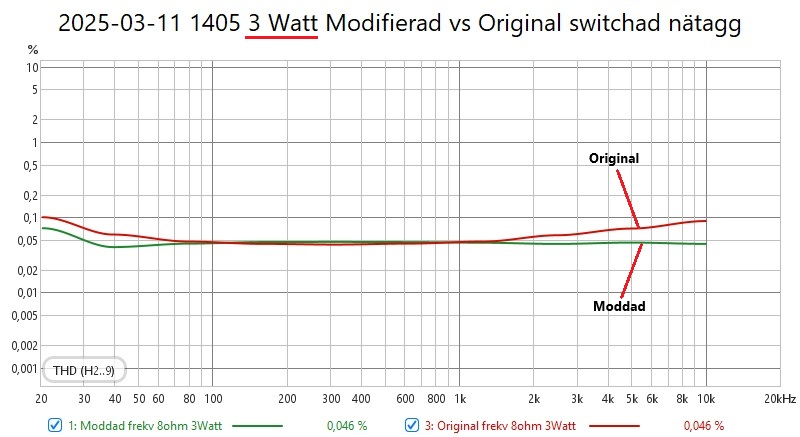

Nu ser distorsionskurvorna ut så här mellan original och modifierat switchat nätaggregat:

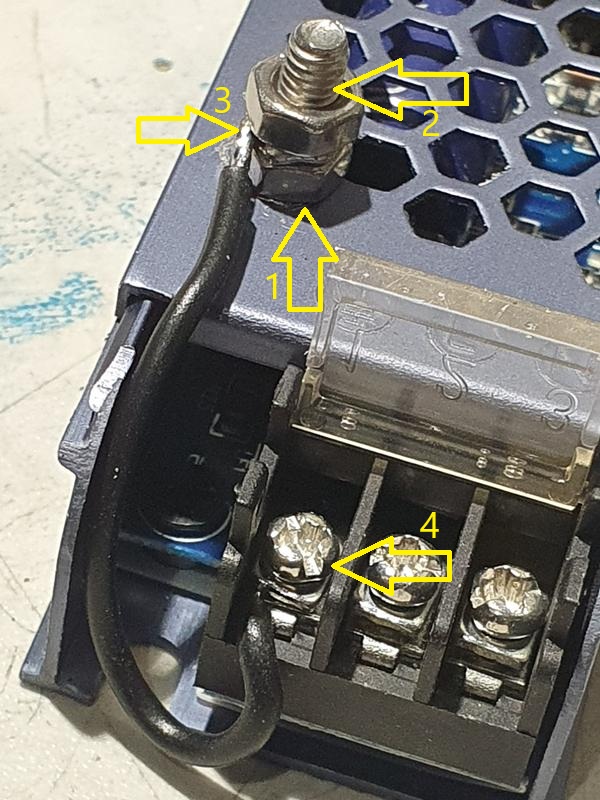

Locket på nätaggregatet var inte jordat mot resten. Det fixade jag så här:
- Skrapade av färgen runt ett ventilatiosnhål
- Satte dit en skruv och drog åt med mutter så det blev kontakt
- Lade runt en kopplingstråd och drog åt en mutter
- Kopplade tråden sedan till ingående Jord på nätaggregatet
- Från ingående jord drog jag sedan en kopplingstråd till centrala jordpunkten.

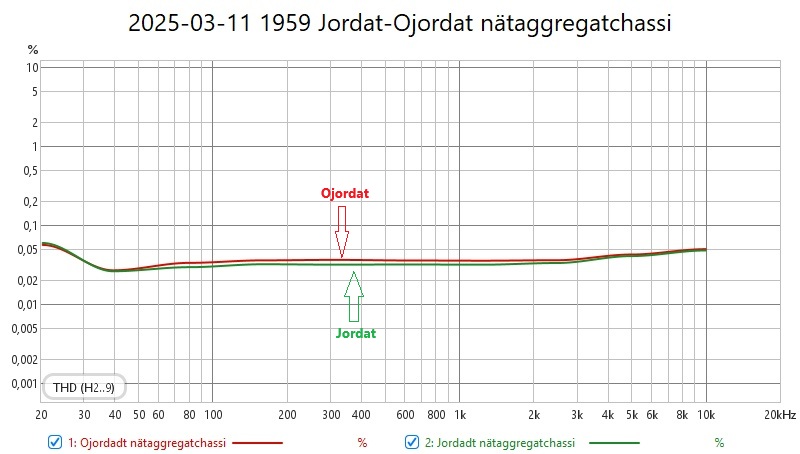

När jag nu mätte fick jag denna skillnad:
En liten förbättring med dock en förbättring med jordat chassi och lock.

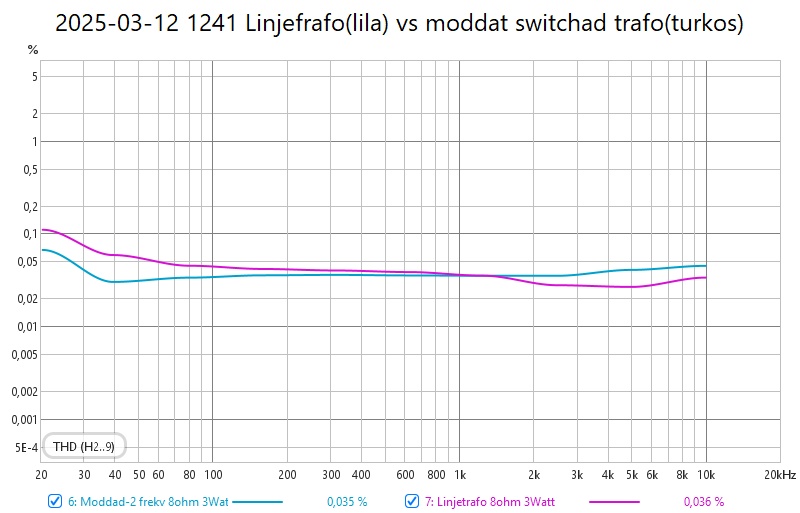

Nu jämför vi igen med ett vanligt nätaggregat:
Det modifierade switchade nätaggregatet är nu till och med bättre än den vanliga nätaggregatet under 1kHz medan det vanliga nätaggregatet är fortfarande bättre över 1,5kHz. Men det modifierade switchade nätaggregatet är betydligt bättre än det ej modifierade även vid de högre frekvenserna.

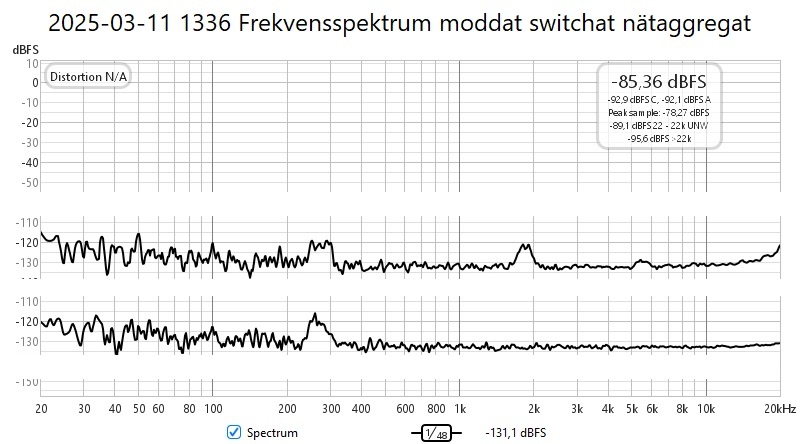

Brusspektrum ser ut så här med original switchat- och modifierat switchat nätaggregat:
Den översta kurvan är original switchat nätaggregat
Den understa kurvan är modifierat switchat nätaggregat
Vi ser i kurvorna ovan att det modifierade nätaggregatet är helt rak över 300Hz. Bruset under 300Hz är svårt att jämföra eftersom det kommer in ”brum” från omgivande elektriska apparater mm.
